Rechte inschroef-schroefbevestiging voor slang

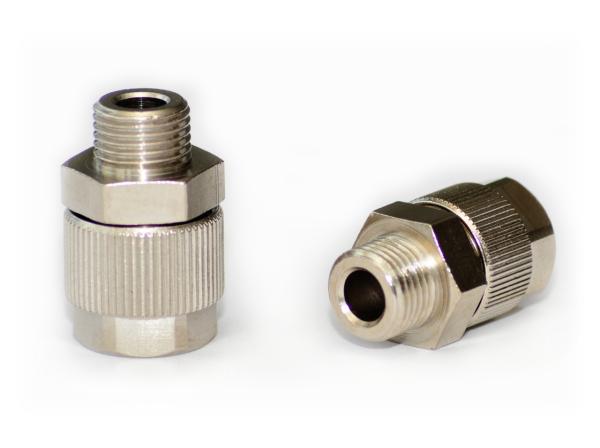

Rechte inschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type voor slang D/d Aansluiting G Nominale breedte L1 i D1 S1 S Artikelnummer CAD
151M - 6/4 - 1/8 6/4 G 1/8" 3.3 18.5 6 11.5 10 13 313200001
151M - 8/6 - 1/8 8/6 G 1/8" 5.3 18.5 6 13.5 12 13 313200002
151M - 10/8 - 1/8 10/8 G 1/8" 5.1 20 6 15.5 13 14 313200003
151M - 6/4 - 1/4 6/4 G 1/4" 3.3 19 8 11.5 10 17 313200021
151M - 8/6 - 1/4 8/6 G 1/4" 5.3 19 8 13.5 12 17 313200022
151M - 10/8 - 1/4 10/8 G 1/4" 7 20.5 8 15.5 13 17 313200023

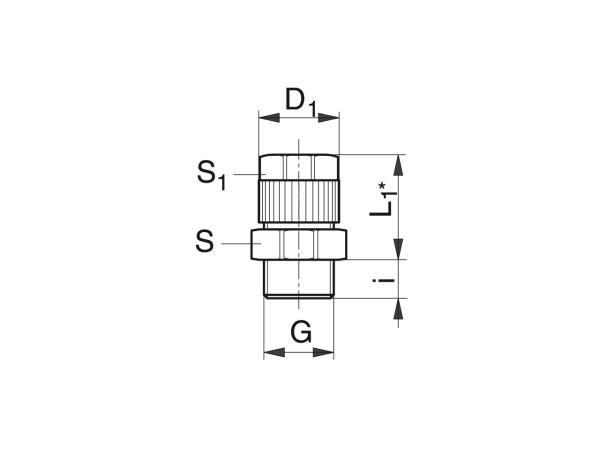

Rechte inschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
