Rechte inschroef-schroefbevestiging voor CU-buis

Rechte inschroef-schroefbevestiging voor CU-buis - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type voor buis AD Aansluiting G L1 i l D1 S1 S Artikelnummer CAD
851M - 6 1/8 6 G 1/8" 21.5 6 12.5 - 12 13 313100001
851M - 8 1/8 8 G 1/8" 25 6 14 15.5 13 14 313100002
851M - 6 1/4 6 G 1/4" 22 8 13 - 12 17 313100012
851M - 8 1/4 8 G 1/4" 25.5 8 14.5 15.5 13 17 313100013

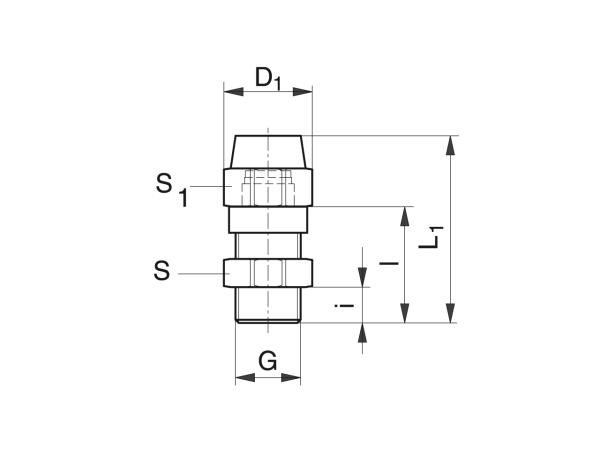

Rechte inschroef-schroefbevestiging voor CU-buis - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
