Haakse opschroef-schroefbevestiging voor slang

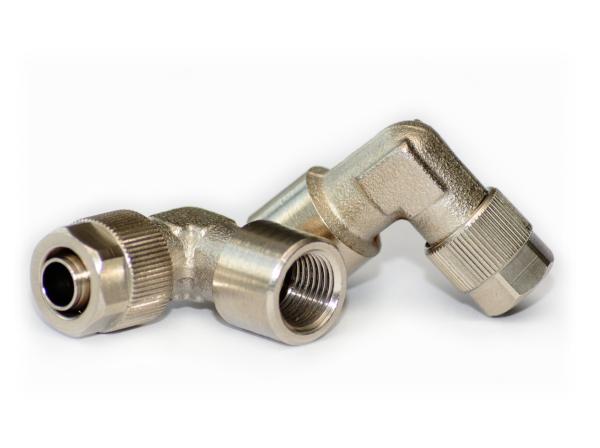

Haakse opschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type voor slang D/d Aansluiting G Nominale breedte L2 L3 i D3 D1 S1 S Artikelnummer CAD
149M - 6/4 - 1/8 6/4 G 1/8 " 3.3 22.5 20 8 13 11.5 10 10 313200009
149M - 8/6 - 1/8 8/6 G 1/8" 5.3 22.5 20 8 13 13.5 12 10 313200010

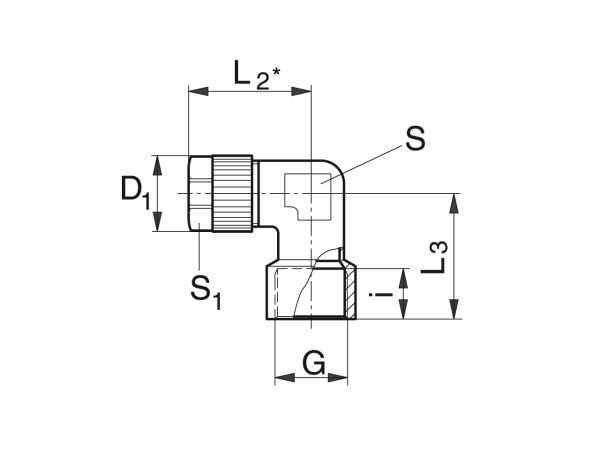

Haakse opschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1


Haakse opschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
