Oliereservoir type OBH

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

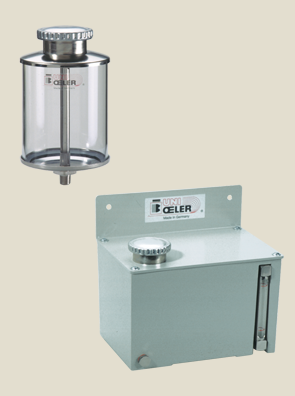

Oliereservoir type OBH - Smeersystemen accessoires - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type Schroefdraad E/F A B C D Inhoud Artikelnummer CAD
Plexiglascontainer OBH 30 G1/4" 56 30 30 7 14 ml 313700001
Plexiglascontainer OBH 40 G1/4" 70 40 40 8 36 ml 313700002
Plexiglascontainer OBH 50 G1/2" 88 50 50 8 84 ml 313700003
Plexiglascontainer OBH 140 G1/2" - IG1/4" 97 60 60 14 140 ml 313700004
Plexiglascontainer OBH 200 G1/2" - IG1/4" 104 80 60 14 200 ml 313700005
Plexiglascontainer OBH 500 G1/2" - IG1/4" 128 100 80 14 500 ml 313700006
Plexiglascontainer OBH 1000 G1/2" - IG1/4" 148 120 100 14 1000 ml 313700007
Plexiglascontainer OBH 2000 G1/2" - IG1/4" 180 150 133 14 2000 ml 313700008
Plexiglascontainer OBH 3000 G1/2" - IG1/4" 240 180 150 14 3000 ml 313700009
Plexiglascontainer OBH 5000 AL IG3/8" 225 155 250 172 5000 ml 313700201
Plexiglascontainer OBH 9000 AL IG3/8" 250 180 365 187 9000 ml 313700202
Container van naturel glas OBH 30 G1/4" K 56 30 30 7 14 ml 313700101
Container van naturel glas OBH 40 G1/4" K 70 40 40 8 36 ml 313700102
Container van naturel glas OBH 50 G1/2" 88 50 50 8 84 ml 313700103
Container van naturel glas OBH 140 G1/2" - IG1/4" 97 60 60 14 140 ml 313700104
Container van naturel glas OBH 200 G1/2" - IG1/4" 104 80 60 14 200 ml 313700105
Container van naturel glas OBH 500 G1/2" - IG1/4" 128 100 80 14 500 ml 313700106
Container van naturel glas OBH 1000 G1/2" - IG1/4" 148 120 100 14 1000 ml 313700107
Container van naturel glas OBH 2000 G1/2" - IG1/4" 180 150 133 14 2000 ml 313700108
Container van naturel glas OBH 3000 G1/2" - IG1/4" 240 180 150 14 3000 ml 313700109


Oliereservoir type OBH - Smeersystemen accessoires - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1


Oliereservoir type OBH - Smeersystemen accessoires - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
