Spann-Box® maat 1 met omkeerprofiel

Eigenschappen

Stalen behuizing Spoorprofiel Drie voorgespannen drukveren 40 mm opspanafstand Bijstelmogelijkheid 67 mm

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

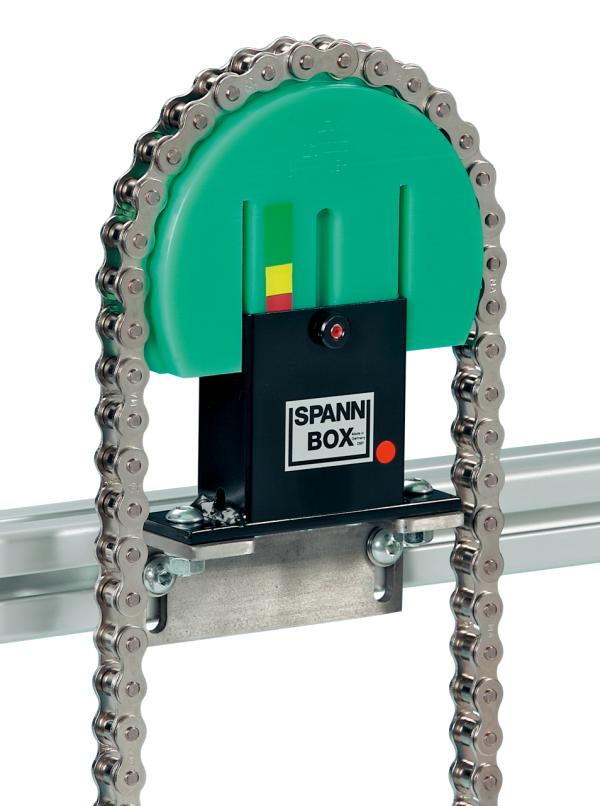

Spann-Box® maat 1 met omkeerprofiel - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Ketting-nr. DIN 8187BArtikelnummerCAD
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 06C-1 (ASA/JIS 35)30291010051
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 08A-1 (ASA/JIS 40)30291010052
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 10A-1 (ASA/JIS 50)30291010053
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 12A-1 (ASA/JIS 60)30291010054
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 16A-1 (ASA/JIS 80)30291010055
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 06C-2 (ASA/JIS 35-2)30291010056
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 08A-2 (ASA/JIS 40-2)30291010057
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 10A-2 (ASA/JIS 50-2)30291010058
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 12A-2 (ASA/JIS 60-2)30291010059
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 06C-3 (ASA/JIS 35-3)30291010060
Gelakt staalDIN 8188 (ASA/JIS)DIN 8188 - 08A-3 (ASA/JIS 40-3)30291010061
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 06C-1 (ASA/JIS 35)30292010051
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 08A-1 (ASA/JIS 40)30292010052
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 10A-1 (ASA/JIS 50)30292010053
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 12A-1 (ASA/JIS 60)30292010054
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 16A-1 (ASA/JIS 80)30292010055
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 06C-2 (ASA/JIS 35-2)30292010056
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 08A-2 (ASA/JIS 40-2)30292010057
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 10A-2 (ASA/JIS 50-2)30292010058
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 12A-2 (ASA/JIS 60-2)30292010059
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 06C-3 (ASA/JIS 35-3)30292010060
RVS (V2A)DIN 8188 (ASA/JIS)DIN 8188 - 08A-3 (ASA/JIS 40-3)30292010061
Gelakt staalDIN 8187DIN 8187 - 06B-130281010051
Gelakt staalDIN 8187DIN 8187 - 08B-130281010052
Gelakt staalDIN 8187DIN 8187 - 10B-130281010053
Gelakt staalDIN 8187DIN 8187 - 12B-130281010054
Gelakt staalDIN 8187DIN 8187 - 16B-130281010055
Gelakt staalDIN 8187DIN 8187 - 06B-230281010056
Gelakt staalDIN 8187DIN 8187 - 08B-230281010057
Gelakt staalDIN 8187DIN 8187 - 10B-230281010058
Gelakt staalDIN 8187DIN 8187 - 12B-230281010059
Gelakt staalDIN 8187DIN 8187 - 06B-330281010060
Gelakt staalDIN 8187DIN 8187 - 08B-330281010061
RVS (V2A)DIN 8187DIN 8187 - 06B-130282010051
RVS (V2A)DIN 8187DIN 8187 - 08B-130282010052
RVS (V2A)DIN 8187DIN 8187 - 10B-130282010053
RVS (V2A)DIN 8187DIN 8187 - 12B-130282010054
RVS (V2A)DIN 8187DIN 8187 - 16B-130282010055
RVS (V2A)DIN 8187DIN 8187 - 06B-230282010256
RVS (V2A)DIN 8187DIN 8187 - 08B-230282010257
RVS (V2A)DIN 8187DIN 8187 - 10B-230282010258
RVS (V2A)DIN 8187DIN 8187 - 12B-230282010259
RVS (V2A)DIN 8187DIN 8187 - 06B-330282010260
RVS (V2A)DIN 8187DIN 8187 - 08B-330282010261


Spann-Box® maat 1 met omkeerprofiel - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
