Minispanner met boogprofiel

Eigenschappen

Spoorprofiel Twee voorgespannen drukveren 16 mm opspanafstand U-profiel voor kettingen t/m 10 mm totale breedte

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

Minispanner met boogprofiel - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Ketting-nr. DIN 8187 Artikelnummer CAD
Spankracht licht DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (U-Profil) (ASA/JIS 25) 291050001
Spankracht licht DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291050003
Spankracht licht DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291050010
Spankracht licht DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291050005
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (U-Profil) (ASA/JIS 25) 291050002
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 291050004
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 291050007
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 291050006
Spankracht licht DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 281050001
Spankracht licht DIN 8187 DIN 8187 - 06B-1 281050003
Spankracht licht DIN 8187 DIN 8187 - 08B-1 281050009
Spankracht licht DIN 8187 DIN 8187 - 05B-2 281050005
Spankracht licht DIN 8187 DIN 8187 - 06B-2 281050007
Spankracht zwaar DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 281050002
Spankracht zwaar DIN 8187 DIN 8187 - 06B-1 281050004
Spankracht zwaar DIN 8187 DIN 8187 - 08B-1 281050010
Spankracht zwaar DIN 8187 DIN 8187 - 05B-2 281050006
Spankracht zwaar DIN 8187 DIN 8187 - 06B-2 281050008

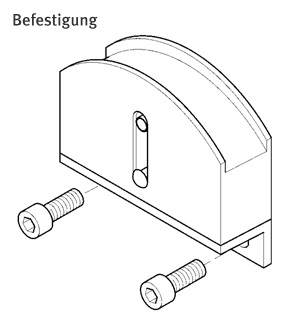

Minispanner met boogprofiel - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1


Minispanner met boogprofiel - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2


Minispanner met boogprofiel - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3
