Auswahltabelle Kettenspanner

Murtfeldt Spannsysteme

Simplex ketting

Murtfeldt Spannsysteme: Kettenspanner für Einfach-Ketten

ChainPitchInch MINI-TENSIONERSPANN-BOY® TS with arc segment profileSPANN-BOY® TS with sprocketSPANN-BOX® size 0SPANN-BOX® size 30SPANN-BOX® size 1SPANN-BOX® size 2MINI-TENSIONER
DIN ISOmm
Unspecified chains with a width of up to 15mm 2)arc segment profile 2)arc segment profile, roller 2)arc segment profile, roller 2)Semi circular profile 2)arc segment profile
06B9,5253/8arc segment profilearc segment profile, sprocket 2)arc segment profile, sprocket 2)Semi circular profile 2)arc segment profile 2)Arc segment profile, semi circular profile, return profile, sprocketarc segment profile
08B12,71/2arc segment profilearc segment profile, sprocketarc segment profile, sprocketSemi circular profilearc segment profileArc segment profile, semi circular profile, return profile, sprocket
10B15,8755/8arc segment profile, sprocketarc segment profile, sprocketSemi circular profilearc segment profileArc segment profile, semi circular profile, return profile, sprocket
12B19,053/4arc segment profile, sprocketarc segment profile, sprocketSemi circular profilearc segment profileArc segment profile, block profile, return profile, sprocketArc segment profile, semi circular profile
16B25,41Arc segment profile, return profileArc segment profile, semi circular profile, return profile
20B31,751 ¼Arc segment profileArc segment profile, return profile
24B38,11 ½Arc segment profile, block profile
28B44,451 ¾Block profile
32B50,82Block profile
40B63,52 ½Block profile
48B76,23Block profile

1) Het is mogelijk verschillende types Spannbox naast elkaar te gebruiken.
2) Gleitprofil bzw. Umlenkrolle mit U-Profil versehen.


Duplex ketting

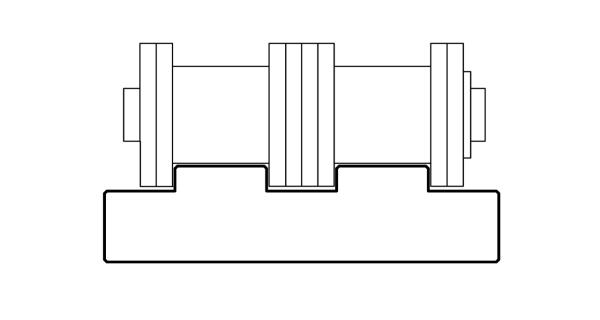

Murtfeldt Spannsysteme: Kettenspanner für Zweifach-Ketten

ChainPitchInch SPANN-BOY® TS with arc segment profileSPANN-BOY® TS with sprocketSPANN-BOX® size 0SPANN-BOX® size 30SPANN-BOX® size 1SPANN-BOX® size 2
DIN ISOmm
Unspecified chains with a width of up to 15mm 2)arc segment profile 2)arc segment profile 2)Semi circular profile 2)arc segment profile 2)
06B9,5253/8arc segment profilearc segment profileSemi circular profilearc segment profileArc segment profile, semi circular profile, return profile
08B12,71/2arc segment profilearc segment profileSemi circular profilearc segment profileArc segment profile, semi circular profile, return profileArc segment profile, semi circular profile, return profile
10B15,8755/8arc segment profilearc segment profilearc segment profileArc segment profile, semi circular profile, return profileArc segment profile, semi circular profile, return profile
12B19,053/4arc segment profilearc segment profileArc segment profile, semi circular profile, return profile
16B25,41arc segment profileArc segment profile, block profile
20B31,751 ¼Arc segment profile, block profile
24B38,11 ½Arc segment profile, block profile
28B44,451 ¾Block profile
32B50,82Block profile
40B63,52 ½Block profile
48B76,23Block profile

1) Het is mogelijk verschillende types Spannbox naast elkaar te gebruiken
2) Gleitprofil bzw. Umlenkrolle mit U-Profil versehen.


Triplex ketting

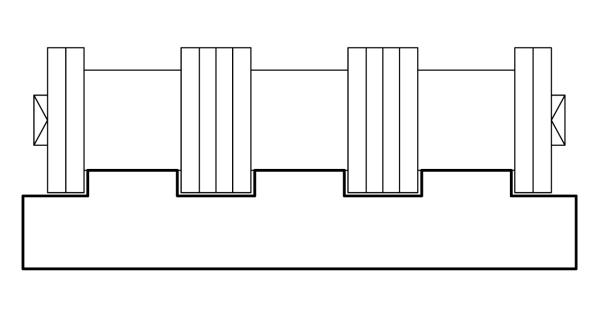

Murtfeldt Spannsysteme: Kettenspanner für Dreifach-Ketten

ChainPitchInch SPANN-BOY® TSSPANN-BOX® size 0SPANN-BOX® size 30SPANN-BOX® size 1SPANN-BOX® size 2
DIN ISOmm
Unspecified chains width a width of up to 15mm 2)Arc segment profileArc segment profileArc segment profile
06B9,5253/8Arc segment profileArc segment profileArc segment profile, semi circular profile, return profile
08B12,71/2Arc segment profile, semi circular profile, return profile, semi circular profile, return profile
10B15,8755/8Arc segment profileArc segment profile, return profile
12B19,053/4Arc segment profileArc segment profile, return profile
16B25,41Arc segment profile, block profile
20B31,751 ¼Arc segment profile, block profile
24B38,11 ½Block profile 1)
28B44,451 ¾Block profile 1)
32B50,82Block profile 1)
40B63,52 ½Block profile 1)
48B76,23Block profile 1)

1) Het is mogelijk verschillende types Spannbox naast elkaar te gebruiken
2) Gleitprofil bzw. Umlenkrolle mit U-Profil versehen.


Verklaring van de symbolen

Murtfeldt Spannsysteme - Kettenspanner: Bogenprofil

boogprofiel



  • Mechanic optimale profielform
  • gelijktijdig contact met meerdere rollen
  • optimale bescherming van de ketting

Murtfeldt Spannsysteme - Kettenspanner: Umlenkprofil

omkeer-profiel



  • 180° omkeering
  • De 180˚ omkering zorgt voor een dubbel gebruik van de spanweg.

Murtfeldt Spannsysteme - Kettenspanner: Blockprofil

blokprofiel



  • Geschikt voor zeer zware kettingen en belastingen.
  • Glijboog en spankern uit één stuk gemaakt.
  • Geen schroefverbindingen
  • Hoge stabiliteit
  • Het 300 mm lange glijblok zorgt voor ondersteuning van veel rollen bij gebruik van lange steekkettingen.

Murtfeldt Spannsysteme - Kettenspanner: Halbkreisprofil

Halfrondprofiel



  • Voor 90˚ ombuigingen
  • Contact met zeer weinig kettingrollen
  • Aanbevolen voor gebruik bij kleine inbouwruimte

Murtfeldt Spannsysteme - Kettenspanner und Riemenspanner: Rolle/ Kettenrad

Roller/sprocket

  • For small changes of direction
  • For high chain speeds ( > 1 m/s)
