Type TU

Eigenschappen

Tolerantie bij de kunststof profieldiameter Lengtetolerantie

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

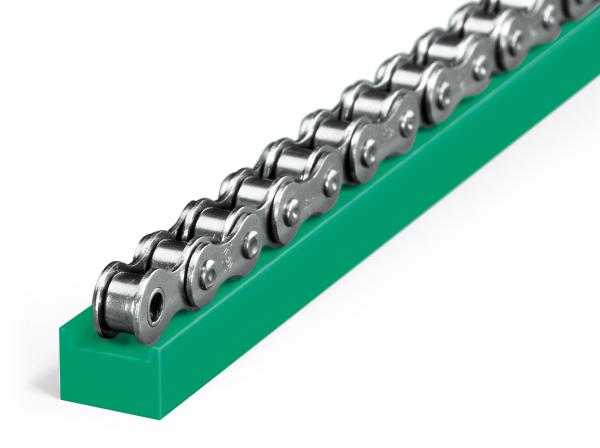

Type TU - Kettinggeleidingen voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Ketting-nr. DIN 8187 Kettingafmeting in duim B H b h Artikelnummer CAD
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (ASA/JIS 25) 1/4" x 1/8" 18 10 13 2.5 221150001
Origineel Werkstoff "S"® groen. S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (ASA/JIS 25) 1/4" x 1/8" 18 10 13 2.5 221160001
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (ASA/JIS 25) 1/4" x 1/8" 18 10 13 2.5 221150101
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) DIN 8187 DIN 8187 3/8" x 5/32" 15 10 12 2.2 221110010
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 15 10 12 2.2 221110011
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) DIN 8187 DIN 8187 3/8" x 5/32" 15 10 12 2.2 221110110
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 15 10 12 2.2 221110111
Werkstoff "S"® 1000 S-profiel (2000 mm) DIN 8187 DIN 8187 3/8" x 5/32" 15 10 12 2.2 221120010
Werkstoff "S"® 1000 S-profiel (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 15 10 12 2.2 221120011
Werkstoff "S"® 1000 S-profiel (vaste lengte) DIN 8187 DIN 8187 3/8" x 5/32" 15 10 12 2.2 221120110
Werkstoff "S"® 1000 S-profiel (vaste lengte) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 15 10 12 2.2 221120111

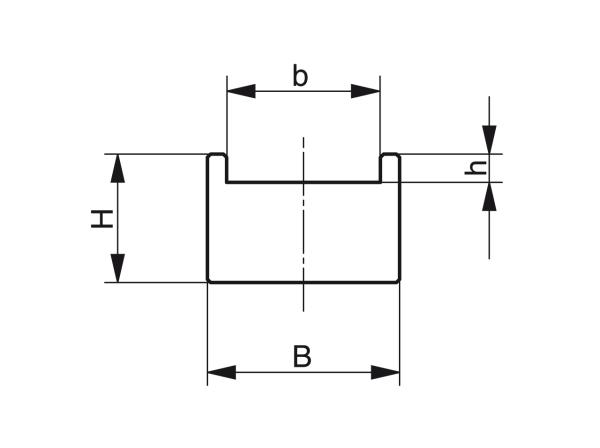

Type TU - Kettinggeleidingen voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
