Type RRC

Eigenschappen

Original Werkstoff S schwarz antistatisch Tolerantie bij de kunststof profieldiameter Lengtetolerantie Länge Kunststoffführung und Stahl-C-Profil in mm Toepassing in sectoren met explosierisico Auf Wunsch in Zwischenabmessungen und anderen Kunststoffen Stahl-C-Profil in 6000 mm Länge möglich Lagermäßig in 1.4301 (V2a) erhältlich

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

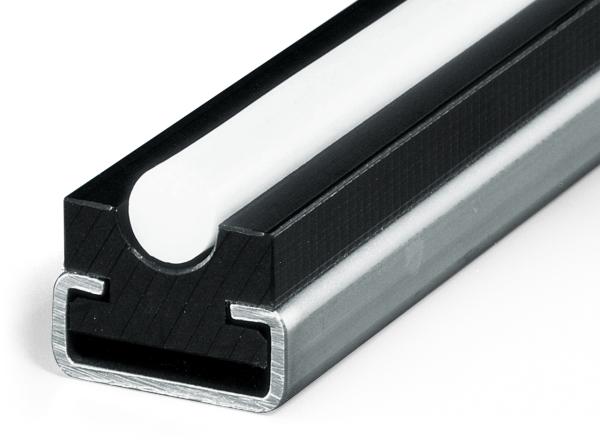

Type RRC - Riemgeleidingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Riemtype/Ø C-profiel B1 B2 H Hc h r Art.-Nr. C-Profiel Artikelnummer CAD
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351020003 231110035
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 6.3 C3 20 20 15 18 4 4 351020003 231110036
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 8 C3 20 20 15 18 5 5 351020003 231110037
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 9.5 C5 25 28 15 20 6 6 351020005 231110038
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 12.5 C5 28 28 15 20 8 7 351020005 231110039
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 15 C9 33 38 20 25 10 9 351020009 231110040
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 18 C9 38 38 20 25 12 10 351020009 231110041
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351060003 231110035
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 6.3 C3 20 20 15 18 4 4 351060003 231110036
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 8 C3 20 20 15 18 5 5 351060003 231110037
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 9.5 C5 25 28 15 20 6 6 351060005 231110038
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 12.5 C5 28 28 15 20 8 7 351060005 231110039
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 15 C9 33 38 20 25 10 9 351060009 231110040
S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 18 C9 38 38 20 25 12 10 351060009 231110041
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351020103 231110035
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 6.3 C3 20 20 15 18 4 4 351020103 231110036
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 8 C3 20 20 15 18 5 5 351020103 231110037
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 9.5 C5 25 28 15 20 6 6 351020105 231110038
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 12.5 C5 28 28 15 20 8 7 351020105 231110039
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 15 C9 33 38 20 25 10 9 351020109 231110040
S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 18 C9 38 38 20 25 12 10 351020109 231110041
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351060103 231110035
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 6.3 C3 20 20 15 18 4 4 351060103 231110036
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 8 C3 20 20 15 18 5 5 351060103 231110037
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 9.5 C5 25 28 15 20 6 6 351060105 231110038
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 12.5 C5 28 28 15 20 8 7 351060105 231110039
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 15 C9 33 38 20 25 10 9 351060109 231110040
S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 18 C9 38 38 20 25 12 10 351060109 231110041
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 5 C3 20 20 10 15 3 3 351090003 231110135
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 6.3 C3 20 20 15 18 4 4 351090003 231110136
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 8 C3 20 20 15 18 5 5 351090003 231110137
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 9.5 C5 25 28 15 20 6 6 351090005 231110138
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 12.5 C5 28 28 15 20 8 7 351090005 231110139
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 15 C9 33 38 20 25 10 9 351090009 231110140
S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 18 C9 38 38 20 25 12 10 351090009 231110141
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 5 C3 20 20 10 15 3 3 351090103 231110135
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 6.3 C3 20 20 15 18 4 4 351090103 231110136
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 8 C3 20 20 15 18 5 5 351090103 231110137
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 9.5 C5 25 28 15 20 6 6 351090105 231110138
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 12.5 C5 28 28 15 20 8 7 351090105 231110139
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 15 C9 33 38 20 25 10 9 351090109 231110140
S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 18 C9 38 38 20 25 12 10 351090109 231110141

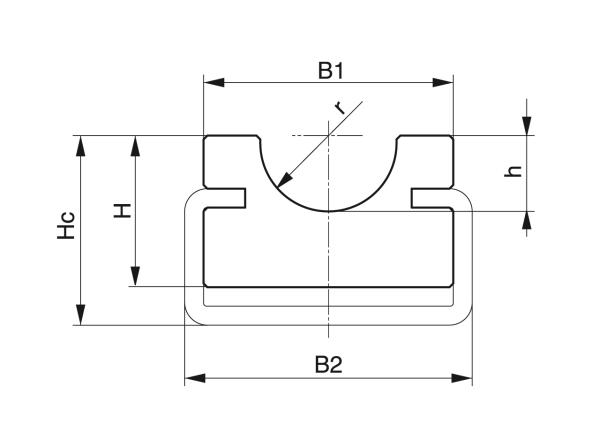

Type RRC - Riemgeleidingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
