Profielen voor scharnierbandkettingen

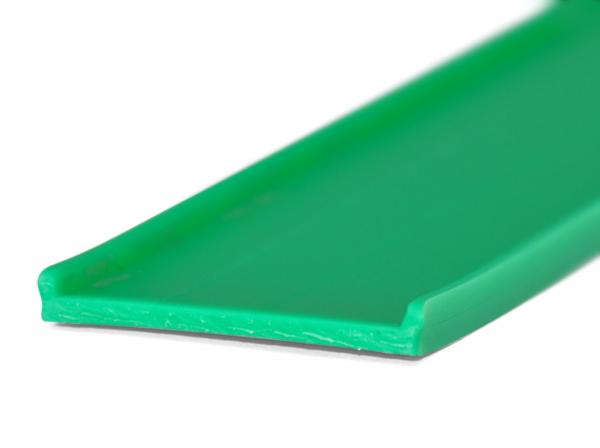

Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

ProfielRollengte (in m)ProductiesoortOrigineel Werkstoff "S"®ArtikelnummerCAD
L-profiel 20 x 535gefreesdgroen211310034

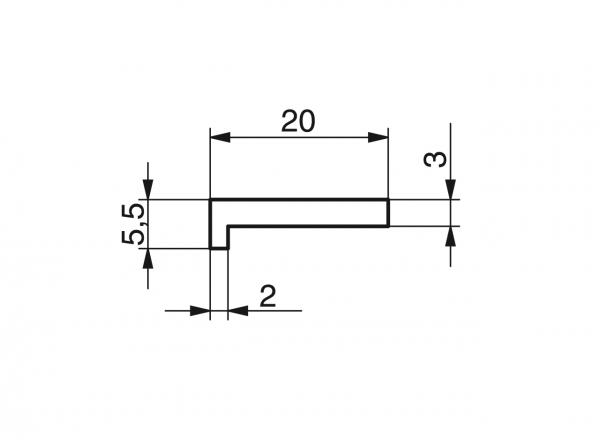

L-profiel 20 x 5,550geëxtrudeerdgroen211310044

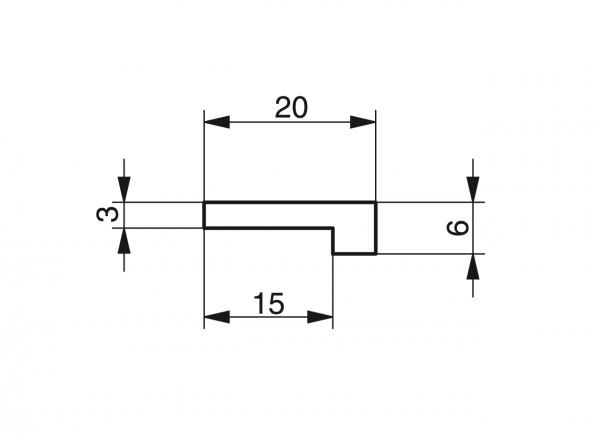

L-profiel 20 x 645gefreesdgroen211310035

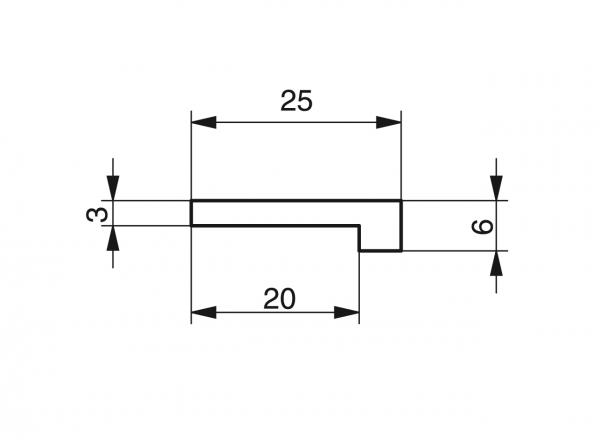

L-profiel 25 x 645gefreesdgroen211310036

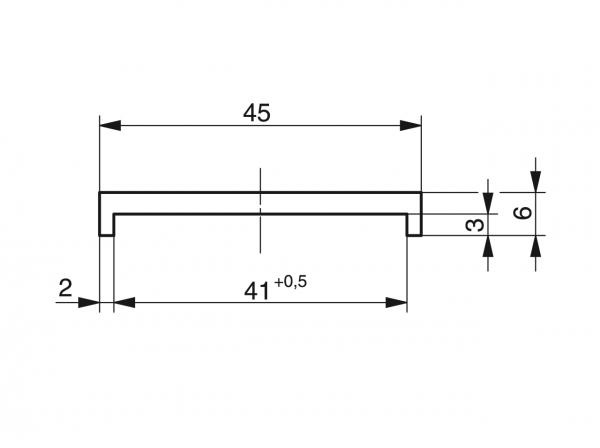

Glijprofiel type U 45 x 635gefreesdgroen211310037

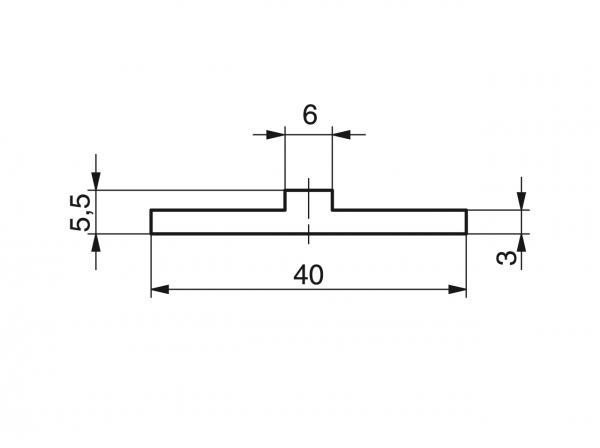

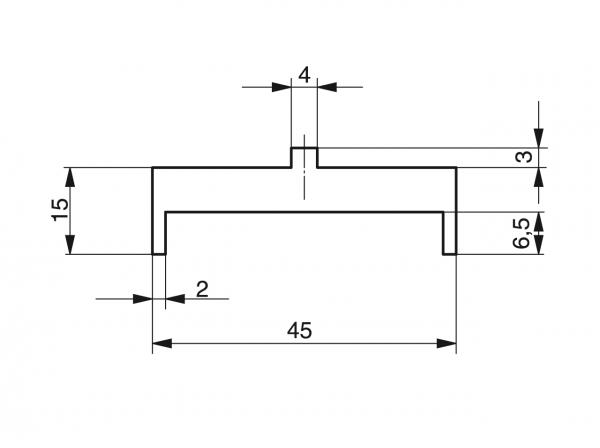

Kraag-profiel 40 x 635gefreesdgroen211310033
Kraag-profiel 40 x 650geëxtrudeerdgroen211310042

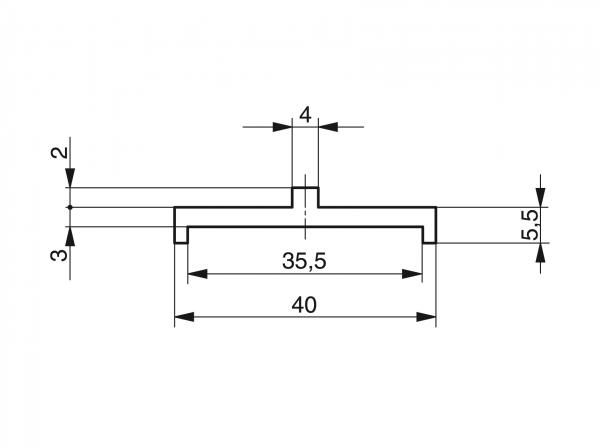

Flens-kraag-profiel 40 x 7,550geëxtrudeerdgroen211310043
Flens-kraag-profiel 45 x 186geëxtrudeerdgroen211310002

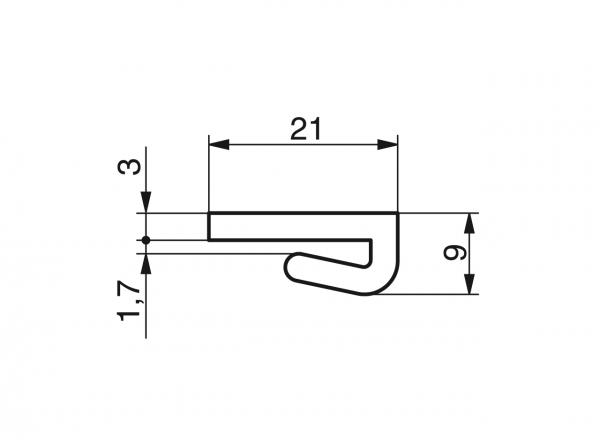

Klem-vlak-profiel 21 x 950geëxtrudeerdgroen211310004

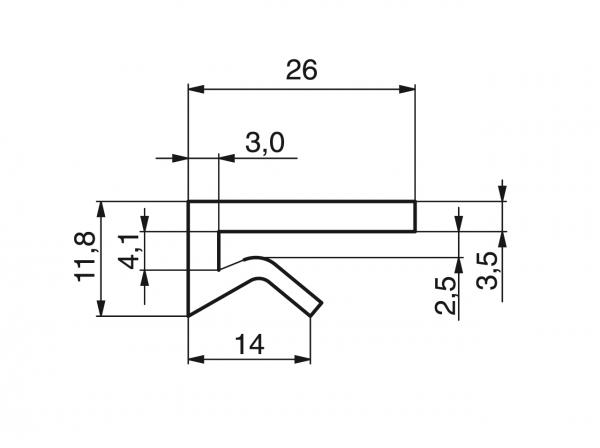

Klem-vlak-profiel 26 x 11,850geëxtrudeerdnaturel211310039

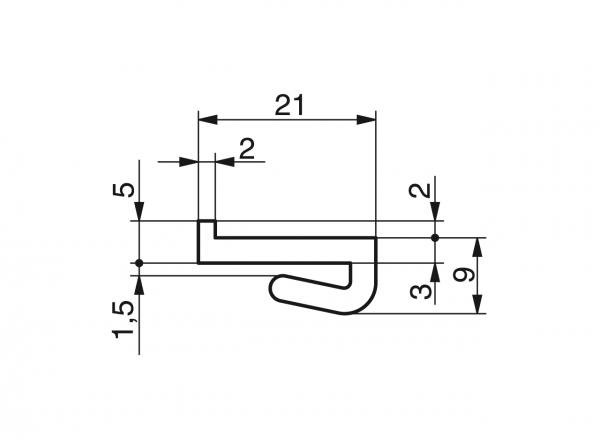

Klem-L-profiel 21 x 1150geëxtrudeerdgroen211310005
Klem-L-profiel 22 x 1165geëxtrudeerdgroen211310041

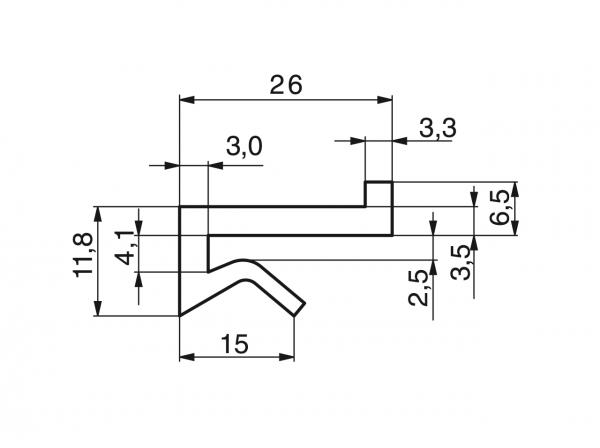

Klem-L-profiel 26 x 14,830geëxtrudeerdnaturel211310040

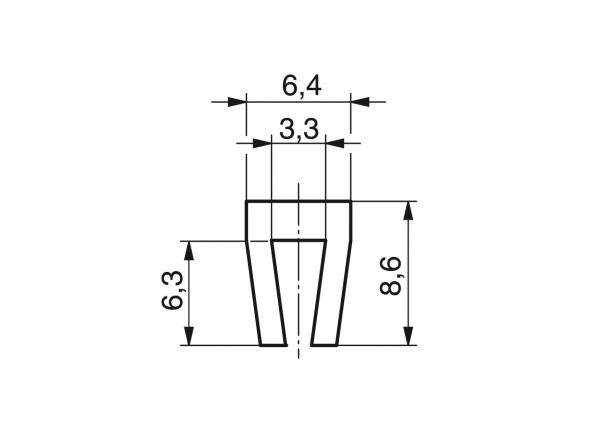

Klem-U-profiel 6,3 x 8,750geëxtrudeerdnaturel211310007

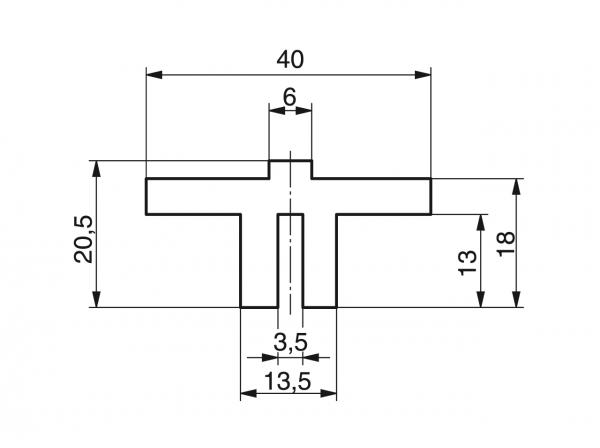

T-opsteek-profiel 40 x 20,52gefreesdgroen211310030

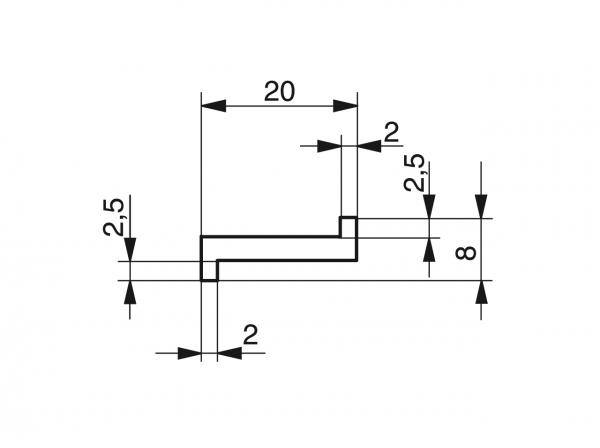

Z-profiel 20 x 835gefreesdgroen211310031
Z-profiel 20 x 850geëxtrudeerdgroen211310038


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 5


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 6


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 7


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 8


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 9


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 10


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 11


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 12


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 13


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 14


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 15


Profielen voor scharnierbandkettingen - Profielen voor overbrenging en transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 16
