Spann-Box® Gr.1 mit Umlenkprofil 180°

Eigenschaften

Stahlgehäuse Spurprofil Drei vorgespannte Druckfedern 40 mm Spannweg Nachstellmöglichkeit 67 mm

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

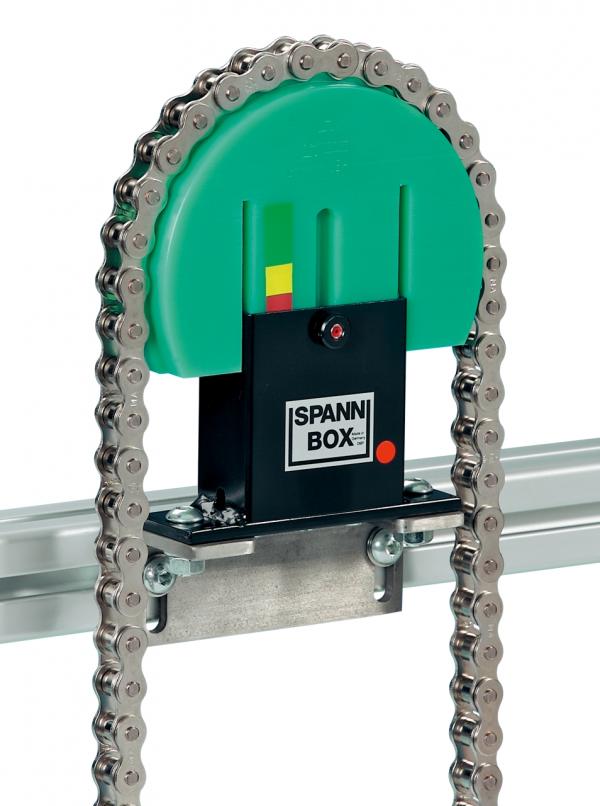

Spann-Box® Gr.1 mit Umlenkprofil 180° - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Ketten-Nr. B Artikelnummer CAD
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 30 291010051
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 30 291010052
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 30 291010053
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 30 291010054
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 30 291010055
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 30 291010056
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 30 291010057
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 30 291010058
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291010059
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 30 291010060
Stahl lackiert DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 30 291010061
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 30 292010051
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 30 292010052
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 30 292010053
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 30 292010054
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 30 292010055
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 30 292010056
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 30 292010057
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 30 292010058
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 292010059
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 30 292010060
Edelstahl (V2A) DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 30 292010061
Stahl lackiert DIN 8187 DIN 8187 - 06B-1 30 281010051
Stahl lackiert DIN 8187 DIN 8187 - 08B-1 30 281010052
Stahl lackiert DIN 8187 DIN 8187 - 10B-1 30 281010053
Stahl lackiert DIN 8187 DIN 8187 - 12B-1 30 281010054
Stahl lackiert DIN 8187 DIN 8187 - 16B-1 30 281010055
Stahl lackiert DIN 8187 DIN 8187 - 06B-2 30 281010056
Stahl lackiert DIN 8187 DIN 8187 - 08B-2 30 281010057
Stahl lackiert DIN 8187 DIN 8187 - 10B-2 30 281010058
Stahl lackiert DIN 8187 DIN 8187 - 12B-2 30 281010059
Stahl lackiert DIN 8187 DIN 8187 - 06B-3 30 281010060
Stahl lackiert DIN 8187 DIN 8187 - 08B-3 30 281010061
Edelstahl (V2A) DIN 8187 DIN 8187 - 06B-1 30 282010051
Edelstahl (V2A) DIN 8187 DIN 8187 - 08B-1 30 282010052
Edelstahl (V2A) DIN 8187 DIN 8187 - 10B-1 30 282010053
Edelstahl (V2A) DIN 8187 DIN 8187 - 12B-1 30 282010054
Edelstahl (V2A) DIN 8187 DIN 8187 - 16B-1 30 282010055
Edelstahl (V2A) DIN 8187 DIN 8187 - 06B-2 30 282010256
Edelstahl (V2A) DIN 8187 DIN 8187 - 08B-2 30 282010257
Edelstahl (V2A) DIN 8187 DIN 8187 - 10B-2 30 282010258
Edelstahl (V2A) DIN 8187 DIN 8187 - 12B-2 30 282010259
Edelstahl (V2A) DIN 8187 DIN 8187 - 06B-3 30 282010260
Edelstahl (V2A) DIN 8187 DIN 8187 - 08B-3 30 282010261

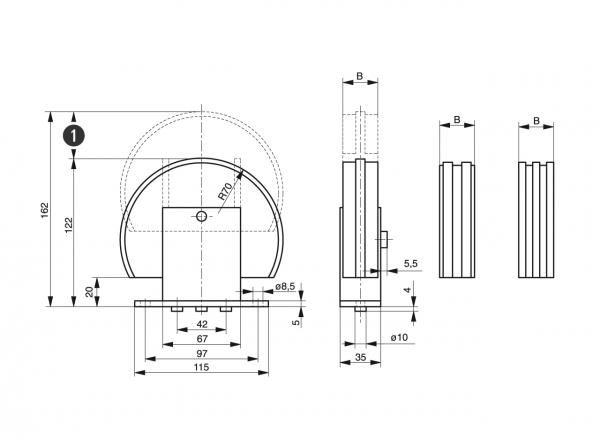

Spann-Box® Gr.1 mit Umlenkprofil 180° - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Spannweg
