Hammerkopfschrauben

Zur Befestigung Ihrer Gleitschienen mit Stahlprofilen

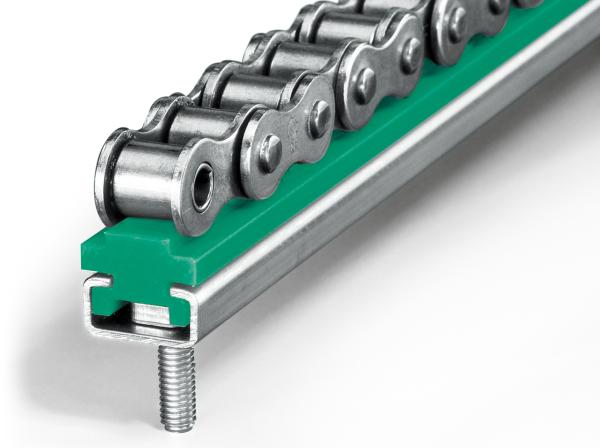

Hammerkopfschrauben - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Gewinde (MxL) passend zu Stahl-C-Profil A B h Material Typ Artikelnummer CAD
M6x20 C1, C3, C4, C5, C6, C7, C9, C10, C11, C12, C13 18 9.5 4 St. verzinkt - 352010001
M6x20 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 St. verzinkt 20/12 352010005
M6x30 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 St. verzinkt 20/12 352010003
M6x40 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 St. verzinkt 20/12 352010004
M8x20 C4, C6, C7, C9, C12 15.5 9 6 St. verzinkt 20/12 352010008
M8x30 C4, C6, C7, C9, C12 15.5 9 6 St. verzinkt 20/12 352010006
M8x40 C4, C6, C7, C9, C12 15.5 9 6 St. verzinkt 20/12 352010007
M8x20 C4, C6, C7, C9, C12 23 11 6 St. verzinkt 28/15 352010011
M8x30 C4, C6, C7, C9, C12 23 11 6 St. verzinkt 28/15 352010019
M8x40 C4, C6, C7, C9, C12 23 11 6 St. verzinkt 28/15 352010014
M10x20 C4, C6, C7, C9, C11, C12, C13 23 11 7 St. verzinkt 28/15 352010020
M10x30 C4, C6, C7, C9, C11, C12, C13 23 11 7 St. verzinkt 28/15 352010012
M10x40 C4, C6, C7, C9, C11, C12, C13 23 11 7 St. verzinkt 28/15 352010013
M10x20 C6, C9, C12 31 13.5 9 St. verzinkt 38/17 352010015
M10x30 C6, C9, C12 31 13.5 9 St. verzinkt 38/17 352010016
M12x40 C6, C11, C12, C13 31 13.5 9 St. verzinkt 38/17 352010017
M6x20 C1, C3, C4, C5, C6, C7, C9, C10, C11, C12, C13 18 9.5 4 Edelstahl - 352010002
M8x20 C4, C6, C7, C9, C12 15.5 9 6 Edelstahl 20/12 352010025
M8x30 C4, C6, C7, C9, C12 15.5 9 6 Edelstahl 20/12 352010026

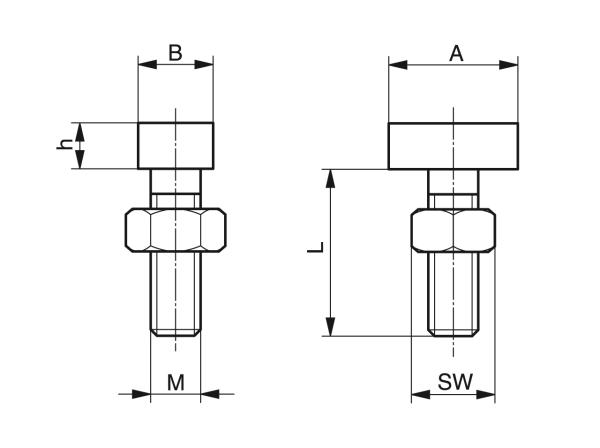

Hammerkopfschrauben - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
