Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung

Gleitkurven für Ihre Scharnierbandketten mit T-Nut

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

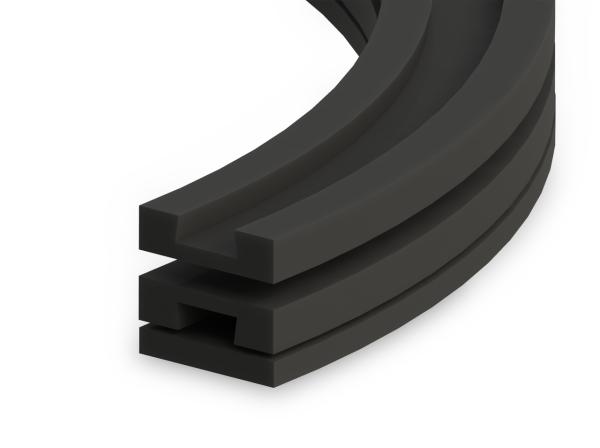

Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung - Profile zum Fördern und Transportieren - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Typ gerade Enden (100 mm) Einsatz für Kettentyp Anzahl Führungsbahnen B a R1 b1 H h1 h2 Artikelnummer CAD
Gerade Enden ja 1-bahnig S500/1GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 500 41.3 25 17 16 321020051
Gerade Enden ja 1-bahnig S860/1GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 860 41.3 25 17 16 321020057
Gerade Enden ja 1-bahnig S610/1GE mit SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 1 125 120 610 41.3 25 17 16 321020062
Gerade Enden ja 1-bahnig S610/1GE mit SS881-K750, SSC8811-K750 1 200 195 610 41.3 25 17 16 321020066
Gerade Enden ja 1-bahnig S610/1GE mit LF882-K450 1 125 120 610 58 27 21 16 321020069
Gerade Enden ja 1-bahnig S610/1GE mit LF882-K750 1 200 195 610 58 27 21 16 321020072
Gerade Enden ja 1-bahnig S610/1GE mit LF882-K1000 1 265 260 610 58 27 21 16 321020074
Gerade Enden ja 1-bahnig S610/1GE mit LF882-K1200 1 320 310 610 58 27 21 16 321020075
Gerade Enden ja 2-bahnig S500/2GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 500 41.3 25 17 16 321020052
Gerade Enden ja 2-bahnig S860/2GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 860 41.3 25 17 16 321020058
Gerade Enden ja 2-bahnig S610/2GE mit SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 2 245 120 610 41.3 25 17 16 321020063
Gerade Enden ja 2-bahnig S610/2GE mit SS881-K750, SSC8811-K750 2 395 195 610 41.3 25 17 16 321020067
Gerade Enden ja 2-bahnig S610/2GE mit LF882-K450 2 245 120 610 58 27 21 16 321020070
Gerade Enden ja 2-bahnig S610/2GE mit LF882-K750 2 395 195 610 58 27 21 16 321020073
Gerade Enden ja 3-bahnig S500/3GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 500 41.3 25 17 16 321020053
Gerade Enden ja 3-bahnig S860/3GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 860 41.3 25 17 16 321020059
Gerade Enden ja 3-bahnig S610/3GE mit SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 3 365 120 610 41.3 25 17 16 321020064
Gerade Enden ja 3-bahnig S610/3GE mit SS881-K750, SSC8811-K750 3 590 195 610 41.3 25 17 16 321020068
Gerade Enden ja 3-bahnig S610/3GE mit LF882-K450 3 365 120 610 58 27 21 16 321020071
Gerade Enden ja 4-bahnig S500/4GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 500 41.3 25 17 16 321020054
Gerade Enden ja 4-bahnig S860/4GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 860 41.3 25 17 16 321020060
Gerade Enden ja 4-bahnig S610/4GE mit SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 4 485 120 610 41.3 25 17 16 321020065
Gerade Enden ja 5-bahnig S500/5GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 500 41.3 25 17 16 321020055
Gerade Enden ja 5-bahnig S860/5GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 860 41.3 25 17 16 321020061
Gerade Enden ja 6-bahnig S500/6GE mit SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 6 550 90 500 41.3 25 17 16 321020056
Gerade Enden nein 1-bahnig S500/1 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 500 41.3 25 17 16 321020001
Gerade Enden nein 1-bahnig S860/1 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 860 41.3 25 17 16 321020021
Gerade Enden nein 1-bahnig S610/1 ohne SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 1 125 120 610 41.3 25 17 16 321020007
Gerade Enden nein 1-bahnig S610/1 ohne SS881-K750, SSC8811-K750 1 200 195 610 41.3 25 17 16 321020011
Gerade Enden nein 1-bahnig S610/1 ohne LF882-K450 1 125 120 610 58 27 21 16 321020014
Gerade Enden nein 1-bahnig S610/1 ohne LF882-K750 1 200 195 610 58 27 21 16 321020017
Gerade Enden nein 1-bahnig S610/1 ohne LF882-K1000 1 265 260 610 58 27 21 16 321020019
Gerade Enden nein 1-bahnig S610/1 ohne LF882-K1200 1 320 310 610 58 27 21 16 321020020
Gerade Enden nein 2-bahnig S500/2 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 500 41.3 25 17 16 321020002
Gerade Enden nein 2-bahnig S860/2 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 860 41.3 25 17 16 321020022
Gerade Enden nein 2-bahnig S610/2 ohne SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 2 245 120 610 41.3 25 17 16 321020008
Gerade Enden nein 2-bahnig S610/2 ohne SS881-K750, SSC8811-K750 2 395 195 610 41.3 25 17 16 321020012
Gerade Enden nein 2-bahnig S610/2 ohne LF882-K450 2 245 120 610 58 27 21 16 321020015
Gerade Enden nein 2-bahnig S610/2 ohne LF882-K750 2 395 195 610 58 27 21 16 321020018
Gerade Enden nein 3-bahnig S500/3 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 500 41.3 25 17 16 321020003
Gerade Enden nein 3-bahnig S860/3 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 860 41.3 25 17 16 321020023
Gerade Enden nein 3-bahnig S610/3 ohne SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 3 365 120 610 41.3 25 17 16 321020009
Gerade Enden nein 3-bahnig S610/3 ohne SS881-K750, SSC8811-K750 3 590 195 610 41.3 25 17 16 321020013
Gerade Enden nein 3-bahnig S610/3 ohne LF882-K450 3 365 120 610 58 27 21 16 321020016
Gerade Enden nein 4-bahnig S500/4 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 500 41.3 25 17 16 321020004
Gerade Enden nein 4-bahnig S860/4 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 860 41.3 25 17 16 321020024
Gerade Enden nein 4-bahnig S610/4 ohne SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 4 485 120 610 41.3 25 17 16 321020010
Gerade Enden nein 5-bahnig S500/5 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 500 41.3 25 17 16 321020005
Gerade Enden nein 5-bahnig S860/5 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 860 41.3 25 17 16 321020025
Gerade Enden nein 6-bahnig S500/6 ohne SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 6 550 90 500 41.3 25 17 16 321020006

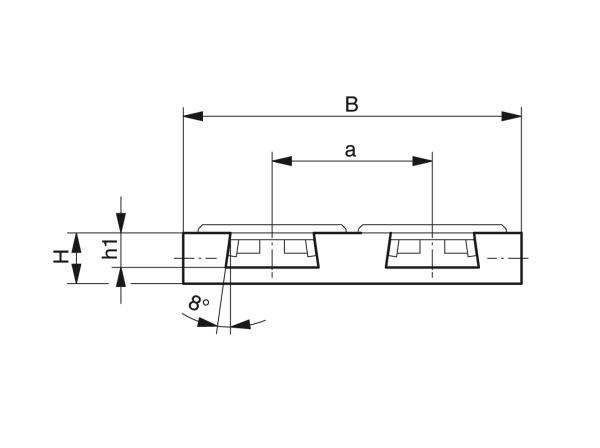

Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung - Profile zum Fördern und Transportieren - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

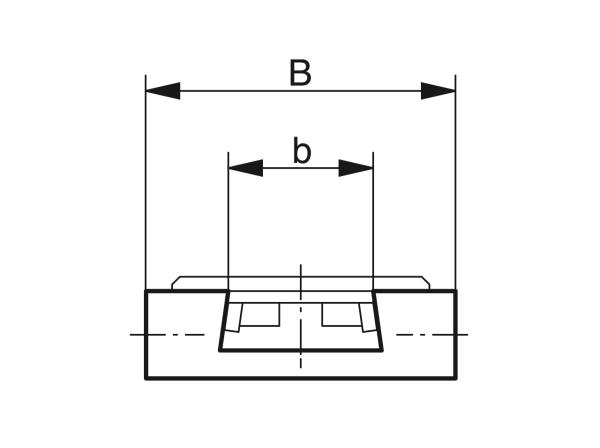

Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung - Profile zum Fördern und Transportieren - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

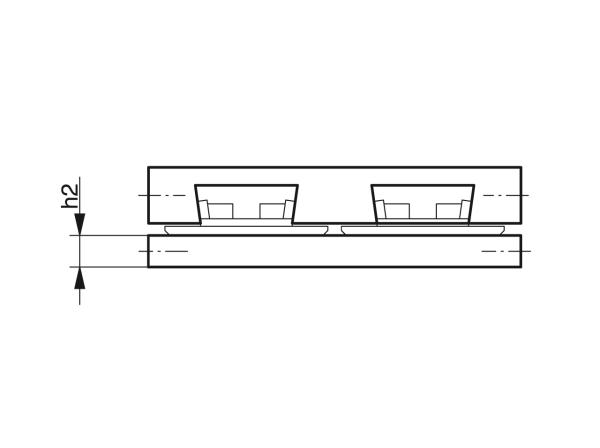

Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung - Profile zum Fördern und Transportieren - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

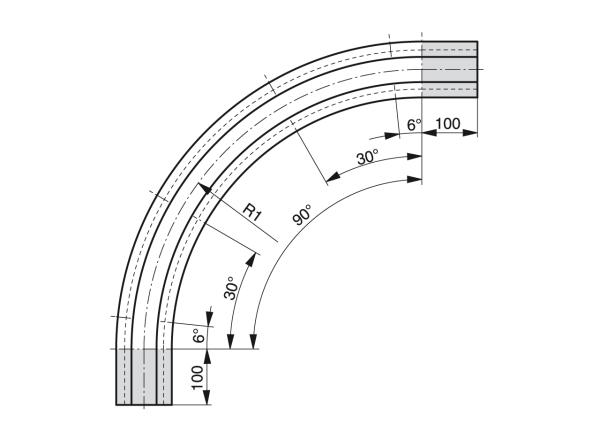

Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung - Profile zum Fördern und Transportieren - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4

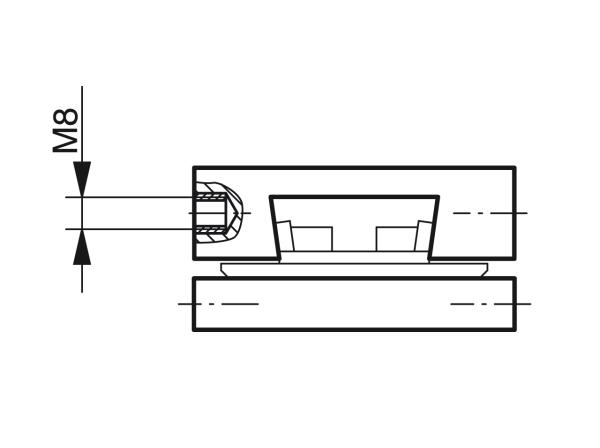

Kurvenführungen für Scharnierbandketten mit Schwalbenschwanzführung - Profile zum Fördern und Transportieren - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 5
