Typ R

Kettengleitschiene für Rundgliederketten

Eigenschaften

Toleranz am Kunstoff-Profilquerschnitt Längentoleranz

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

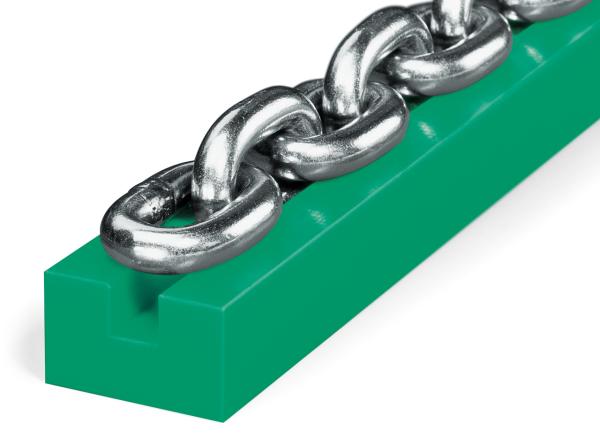

Typ R - Kettenführungen für Rundgliederketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Nenndicke d DIN 766/764 B H d h1 Artikelnummer CAD
Original Werkstoff "S" grün® S-Profil (2000 mm) 6 30 15 7 7 231010001
Original Werkstoff "S" grün® S-Profil (2000 mm) 8 38 20 9 9 231010002
Original Werkstoff "S" grün® S-Profil (2000 mm) 10 45 25 11.5 11 231010003
Original Werkstoff "S" grün® S-Profil (2000 mm) 13 55 30 15 15 231010004
Original Werkstoff "S" grün® S-Profil (Fixlänge) 6 30 15 7 7 231010101
Original Werkstoff "S" grün® S-Profil (Fixlänge) 8 38 20 9 9 231010102
Original Werkstoff "S" grün® S-Profil (Fixlänge) 10 45 25 11.5 11 231010103
Original Werkstoff "S" grün® S-Profil (Fixlänge) 13 55 30 15 15 231010104
Werkstoff "S"® 1000 S-Profil (2000 mm) 6 30 15 7 7 231020001
Werkstoff "S"® 1000 S-Profil (2000 mm) 8 38 20 9 9 231020002
Werkstoff "S"® 1000 S-Profil (2000 mm) 10 45 25 11.5 11 231020003
Werkstoff "S"® 1000 S-Profil (2000 mm) 13 55 30 15 15 231020004
Werkstoff "S"® 1000 S-Profil (Fixlänge) 6 30 15 7 7 231020101
Werkstoff "S"® 1000 S-Profil (Fixlänge) 8 38 20 9 9 231020102
Werkstoff "S"® 1000 S-Profil (Fixlänge) 10 45 25 11.5 11 231020103
Werkstoff "S"® 1000 S-Profil (Fixlänge) 13 55 30 15 15 231020104

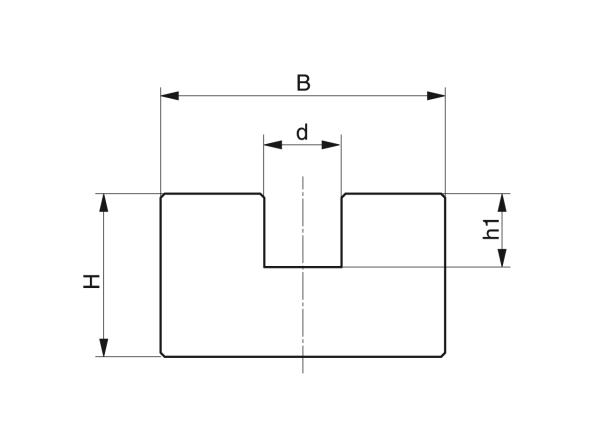

Typ R - Kettenführungen für Rundgliederketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
