Verloopnippels

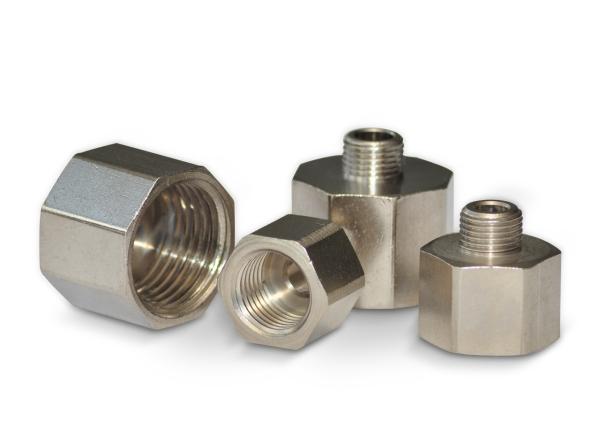

Verloopnippels - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type Aansluiting G1 Aansluiting G2 L1 i1 S Artikelnummer CAD
252M - 1/8 - 1/4 G 1/8" G 1/4" 19 6 17 313300001
252M - 1/8 - 3/8 G 1/8" G 3/8" 20 6 19 313300002
252M - 1/8 - 1/2 G 1/8" G 1/2" 24 6 24 313300003
253M - 1/4 - 1/8 G 1/4" G 1/8" 13 8 17 313300004
253M - 3/8 - 1/8 G 3/8" G 1/8" 14 9 19 313300005
253M - 1/2 - 1/8 G 1/2" G 1/8" 15.5 10 24 313300006

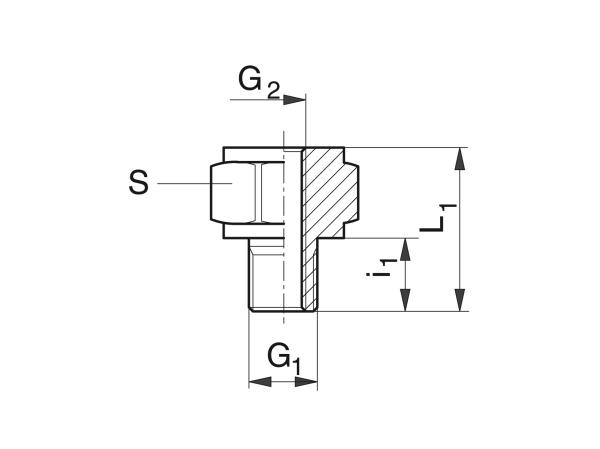

Verloopnippels - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
