T-schroefbevestigingen voor slang

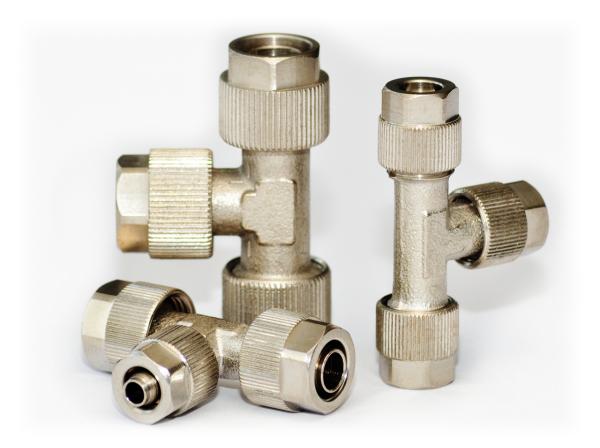

T-schroefbevestigingen voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type voor slang D/d Aansluiting G Nominale breedte L2 L7 D1 S1 D2 S2 S Artikelnummer CAD
154M - 6/4 6/4 6/4 3.3 21.5 21.5 11.5 10 11.5 10 8 313200014
154M - 8/6 - 6/4 8/6 6/4 5,3/3,3 21.5 21.5 13.5 12 11.5 10 8 313200015
154M - 8/6 8/6 8/6 5.3 21.5 21.5 13.5 12 13.5 12 8 313200016
154M - 10/8 - 6/4 10/8 6/4 7/3,3 24 23 15.5 13 11.5 10 10 313200017
154M - 10/8 - 8/6 10/8 8/6 7/5,3 24 23 15.5 13 13.5 12 10 313200018
154M - 10/8 10/8 10/8 7 24 24 15.5 13 15.5 13 10 313200019

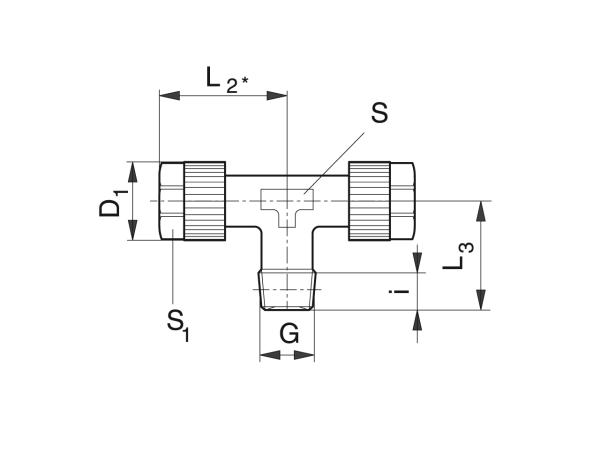

T-schroefbevestigingen voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
