Rechte opschroef-schroefbevestiging voor slang

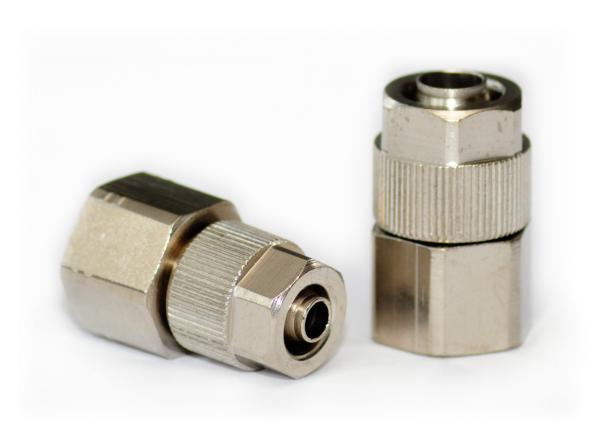

Rechte opschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type voor slang D/d Aansluiting G Nominale breedte L1 i l d1 D1 S1 S Artikelnummer CAD
146M - 6/4 - 1/8 6/4 G 1/8" 3.3 24 8 - 5.5 11.5 10 13 313200004
146M - 8/6 - 1/8 8/6 G 1/8" 5.3 24 8 7 5.5 13.5 12 13 313200005

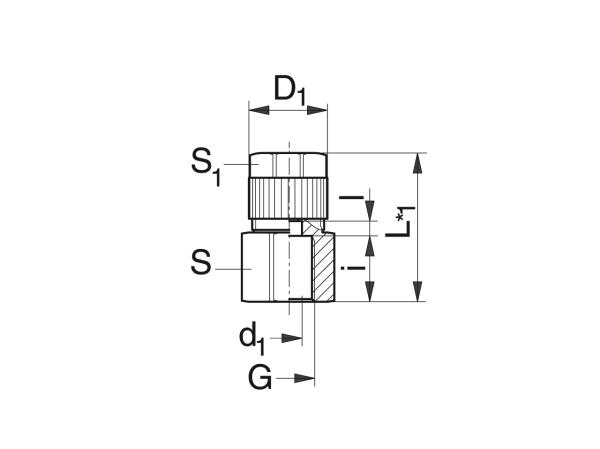

Rechte opschroef-schroefbevestiging voor slang - Smeersystemen schroefbevestigingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
