Spann-Box® maat 1 met kettingwiel Typ-K-S

Eigenschappen

Stalen behuizing Drie voorgespannen drukveren 40 mm opspanafstand Bijstelmogelijkheid 67 mm

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

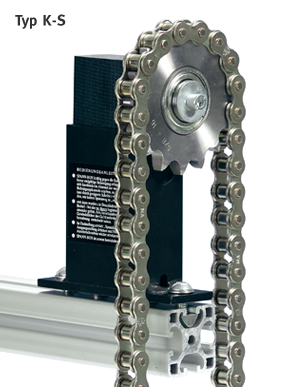

Spann-Box® maat 1 met kettingwiel Typ-K-S - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Type Aantal tanden Artikelnummer CAD
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291110066
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291110067
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291110068
Spankracht zwaar DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291110069
Spankracht zwaar DIN 8187 DIN 8187 - 06B-1 20 281210001
Spankracht zwaar DIN 8187 DIN 8187 - 06B-1 21 281210022
Spankracht zwaar DIN 8187 DIN 8187 - 06B-1 23 281210023
Spankracht zwaar DIN 8187 DIN 8187 - 08B-1 16 281210024
Spankracht zwaar DIN 8187 DIN 8187 - 08B-1 17 281210025
Spankracht zwaar DIN 8187 DIN 8187 - 08B-1 18 281210002
Spankracht zwaar DIN 8187 DIN 8187 - 10B-1 14 281210026
Spankracht zwaar DIN 8187 DIN 8187 - 10B-1 15 281210027
Spankracht zwaar DIN 8187 DIN 8187 - 10B-1 16 281210028
Spankracht zwaar DIN 8187 DIN 8187 - 10B-1 17 281210003
Spankracht zwaar DIN 8187 DIN 8187 - 12B-1 13 281210029
Spankracht zwaar DIN 8187 DIN 8187 - 12B-1 14 281210030
Spankracht zwaar DIN 8187 DIN 8187 - 12B-1 15 281210004
Spankracht zwaar DIN 8187 DIN 8187 - 12B-1 16 281210031
Spankracht zwaar DIN 8187 DIN 8187 - 12B-1 17 281210032


Spann-Box® maat 1 met kettingwiel Typ-K-S - Kettingspanners voor rollenkettingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
