Type RR

Eigenschappen

Original Werkstoff S schwarz antistatisch Tolerantie bij de kunststof profieldiameter Lengtetolerantie Länge Kunststoffführung und Stahl-C-Profil in mm Toepassing in sectoren met explosierisico Auf Wunsch in Zwischenabmessungen und anderen Kunststoffen

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

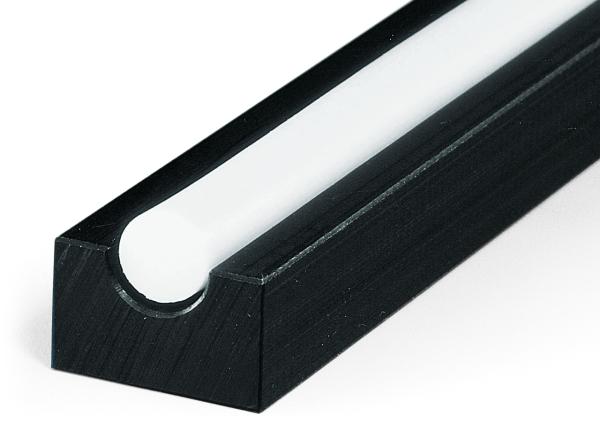

Type RR - Riemgeleidingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Riemtype/Ø B H h r Artikelnummer CAD
S-profiel (2000 mm) 4.8/5.0 20 10 3 3 231010027
S-profiel (2000 mm) 6.3 20 10 4 4 231010028
S-profiel (2000 mm) 8 20 12 5 5 231010029
S-profiel (2000 mm) 9.5 25 15 6 6 231010030
S-profiel (2000 mm) 12.5 28 20 8 7 231010031
S-profiel (2000 mm) 15 33 25 10 9 231010032
S-profiel (2000 mm) 18 38 25 12 10 231010033
S-profiel (vaste lengte) 5 20 10 3 3 231010127
S-profiel (vaste lengte) 6.3 20 10 4 4 231010128
S-profiel (vaste lengte) 8 20 12 5 5 231010129
S-profiel (vaste lengte) 9.5 25 15 6 6 231010130
S-profiel (vaste lengte) 12.5 28 20 8 7 231010131
S-profiel (vaste lengte) 15 33 25 10 9 231010132
S-profiel (vaste lengte) 18 38 25 12 10 231010133

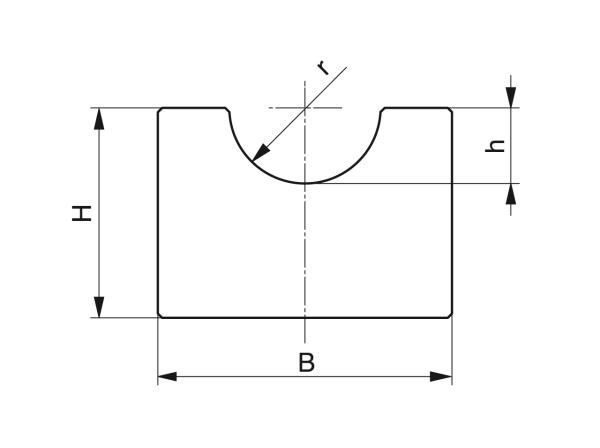

Type RR - Riemgeleidingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
