Type FR

Eigenschappen

Tolerantie bij de kunststof profieldiameter Lengtetolerantie Toepassing in sectoren met explosierisico

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

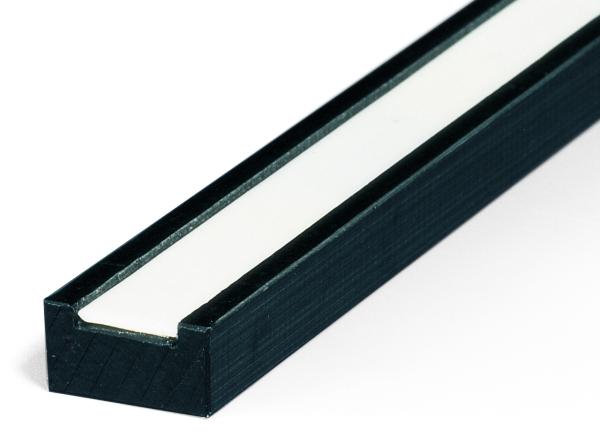

Type FR - Riemgeleidingen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Riemtype B H b h Artikelnummer CAD
S-profiel (2000 mm) 25/T5 35 10 26 1.8 231010014
S-profiel (2000 mm) 32/T5 45 12 33 1.8 231010015
S-profiel (2000 mm) 25/T10 35 12 26 3.8 231010016
S-profiel (2000 mm) 32/T10 45 12 33 3.8 231010017
S-profiel (2000 mm) 50/T10 65 15 51 3.8 231010018
S-profiel (2000 mm) 75/T10 90 15 76 3.8 231010019
S-profiel (2000 mm) 100/T10 115 18 101 3.8 231010020
S-profiel (vaste lengte) 25/T5 35 10 26 1.8 231010114
S-profiel (vaste lengte) 32/T5 45 12 33 1.8 231010115
S-profiel (vaste lengte) 25/T10 35 12 26 3.8 231010116
S-profiel (vaste lengte) 32/T10 45 12 33 3.8 231010117
S-profiel (vaste lengte) 50/T10 65 15 51 3.8 231010118
S-profiel (vaste lengte) 75/T10 90 15 76 3.8 231010119
S-profiel (vaste lengte) 100/T10 115 18 101 3.8 231010120

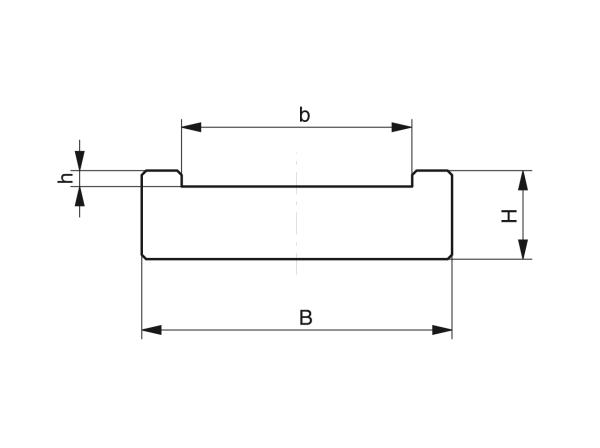

Type FR - Riemgeleidingen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
