Type R

Eigenschappen

Tolerantie bij de kunststof profieldiameter Lengtetolerantie

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

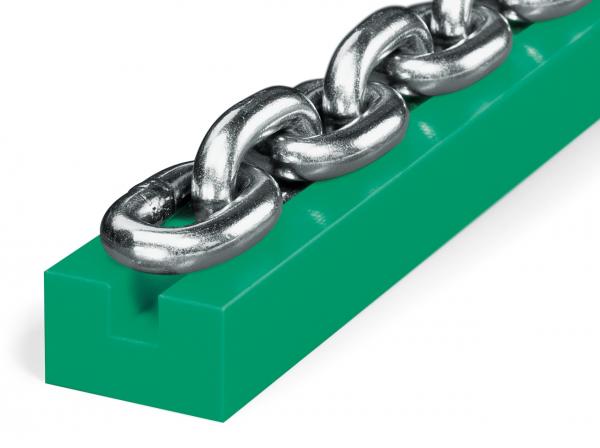

Type R - Kettinggeleidingen voor kettingen met ronde schakels - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Nominale dikte d DIN 766/764 B H d h1 Artikelnummer CAD
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) 6 30 15 7 7 231010001
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) 8 38 20 9 9 231010002
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) 10 45 25 11.5 11 231010003
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) 13 55 30 15 15 231010004
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) 6 30 15 7 7 231010101
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) 8 38 20 9 9 231010102
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) 10 45 25 11.5 11 231010103
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) 13 55 30 15 15 231010104
Werkstoff "S"® 1000 S-profiel (2000 mm) 6 30 15 7 7 231020001
Werkstoff "S"® 1000 S-profiel (2000 mm) 8 38 20 9 9 231020002
Werkstoff "S"® 1000 S-profiel (2000 mm) 10 45 25 11.5 11 231020003
Werkstoff "S"® 1000 S-profiel (2000 mm) 13 55 30 15 15 231020004
Werkstoff "S"® 1000 S-profiel (vaste lengte) 6 30 15 7 7 231020101
Werkstoff "S"® 1000 S-profiel (vaste lengte) 8 38 20 9 9 231020102
Werkstoff "S"® 1000 S-profiel (vaste lengte) 10 45 25 11.5 11 231020103
Werkstoff "S"® 1000 S-profiel (vaste lengte) 13 55 30 15 15 231020104

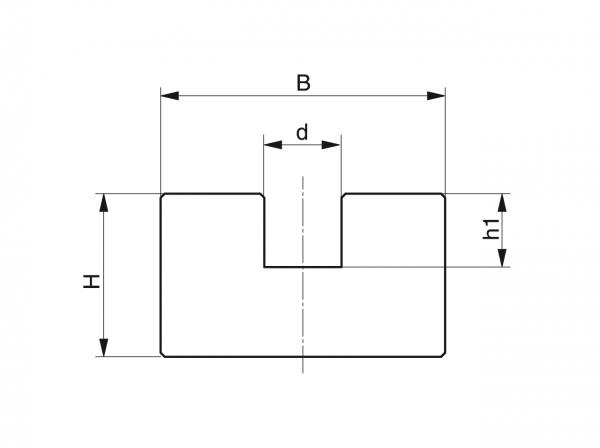

Type R - Kettinggeleidingen voor kettingen met ronde schakels - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
