Type CRO

Eigenschappen

Tolerantie bij de kunststof profieldiameter Lengtetolerantie

Uw keuze

Gekozen variant

Articles for selection:

Total articles:

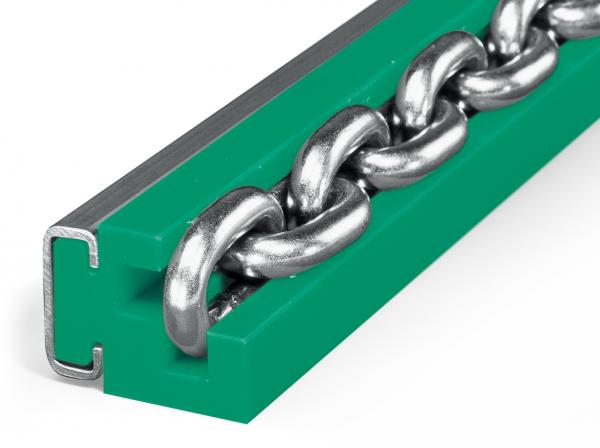

Type CRO - Kettinggeleidingen voor kettingen met ronde schakels - Murtfeldt GmbH Kunststoffe - Abbildung 1

Kies a.u.b. de desktopweergave om dit productgedeelte volledig weer te geven.

Stap over op het dwarsformaat van uw tablet a.u.b. om dit productgedeelte volledig weer te geven.

Nominale dikte d DIN 766/764 C-profiel B1 B2 H Hc d h1 h2 Art.-Nr. C-Profiel Artikelnummer CAD
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020003 231110001
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020005 231110002
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020009 231110003
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020012 231110004
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060003 231110001
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060005 231110002
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060009 231110003
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060012 231110004
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020103 231110001
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020105 231110002
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020109 231110003
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020112 231110004
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060103 231110001
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060105 231110002
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060109 231110003
Origineel Werkstoff "S"® groen. S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060112 231110004
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 6 C3 27 20 32 34 7 17.5 10.5 351090003 231110101
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 8 C5 32 28 39 42 9.5 20.5 12.5 351090005 231110102
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090009 231110103
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 13 C12 60 60 67 70 15 33.5 20.5 351090012 231110104
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 6 C3 27 20 32 34 7 17.5 10.5 351090103 231110101
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 8 C5 32 28 39 42 9.5 20.5 12.5 351090105 231110102
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090109 231110103
Origineel Werkstoff "S"® groen. S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 13 C12 60 60 67 70 15 33.5 20.5 351090112 231110104
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020003 231120001
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020005 231120002
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020009 231120003
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020012 231120004
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060003 231120001
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060005 231120002
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060009 231120003
Werkstoff "S"® 1000 S-profiel (2000 mm) gegalvaniseerd staal C-profiel (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060012 231120004
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020103 231120001
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020105 231120002
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020109 231120003
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020112 231120004
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060103 231120001
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060105 231120002
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060109 231120003
Werkstoff "S"® 1000 S-profiel (2000 mm) RVS (V2A) C-profiel (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060112 231120004
Werkstoff "S"® 1000 S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 6 C3 27 20 32 34 7 17.5 10.5 351090003 231120101
Werkstoff "S"® 1000 S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 8 C5 32 28 39 42 9.5 20.5 12.5 351090005 231120102
Werkstoff "S"® 1000 S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090009 231120103
Werkstoff "S"® 1000 S-profiel (vaste lengte) gegalvaniseerd staal C-profiel (vaste lengte) 13 C12 60 60 67 70 15 33.5 20.5 351090012 231120104
Werkstoff "S"® 1000 S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 6 C3 27 20 32 34 7 17.5 10.5 351090103 231120101
Werkstoff "S"® 1000 S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 8 C5 32 28 39 42 9.5 20.5 12.5 351090105 231120102
Werkstoff "S"® 1000 S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090109 231120103
Werkstoff "S"® 1000 S-profiel (vaste lengte) RVS (V2A) C-profiel (vaste lengte) 13 C12 60 60 67 70 15 33.5 20.5 351090112 231120104

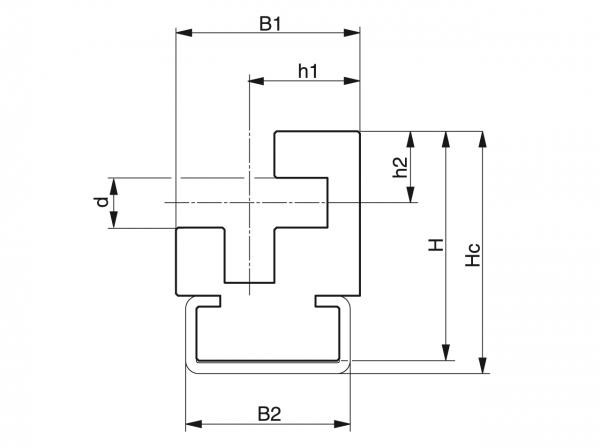

Type CRO - Kettinggeleidingen voor kettingen met ronde schakels - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
