Spann-Box® Gr.2 mit Umlenkprofil 180°

Eigenschaften

Stahlgehäuse Spurprofil Drei vorgespannte Druckfedern 60 mm Spannweg Nachstellmöglichkeit 75 mm

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

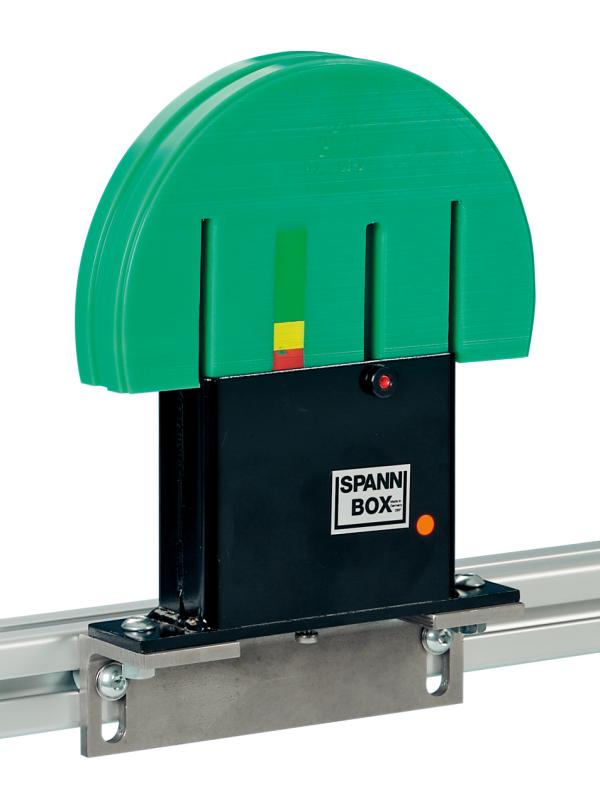

Spann-Box® Gr.2 mit Umlenkprofil 180° - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Ketten-Nr. DIN 8187 B Artikelnummer CAD
Stahl lackiert 12B-1 33 281020045
Stahl lackiert 16B-1 33 281020046
Stahl lackiert 20B-1 33 281020047
Stahl lackiert 08B-2 33 281020048
Stahl lackiert 10B-2 33 281020049
Stahl lackiert 12B-2 33 281020050
Stahl lackiert 08B-3 33 281020051
Stahl lackiert 10B-3 40 281020052
Stahl lackiert 12B-3 45 281020053
Edelstahl (V2A) 12B-1 33 282020045
Edelstahl (V2A) 16B-1 33 282020046
Edelstahl (V2A) 20B-1 33 282020047
Edelstahl (V2A) 08B-2 33 282020048
Edelstahl (V2A) 10B-2 33 282020049
Edelstahl (V2A) 12B-2 33 282020050
Edelstahl (V2A) 08B-3 33 282020051
Edelstahl (V2A) 10B-3 40 282020052
Edelstahl (V2A) 12B-3 45 282020053

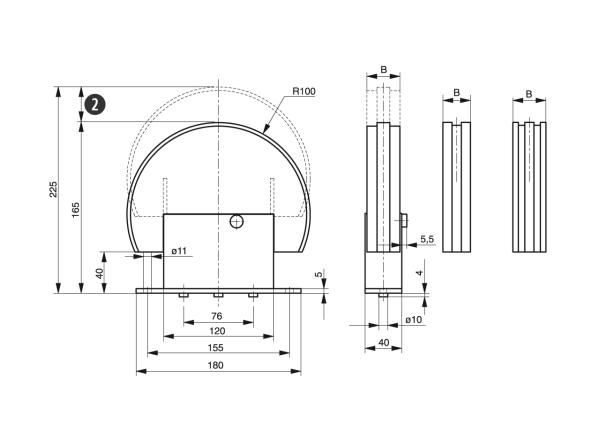

Spann-Box® Gr.2 mit Umlenkprofil 180° - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Spannweg
