Spann-Box® Gr.1 mit Halbkreisprofil

Eigenschaften

Stahlgehäuse Spurprofil Drei vorgespannte Druckfedern 40 mm Spannweg Nachstellmöglichkeit 67 mm

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

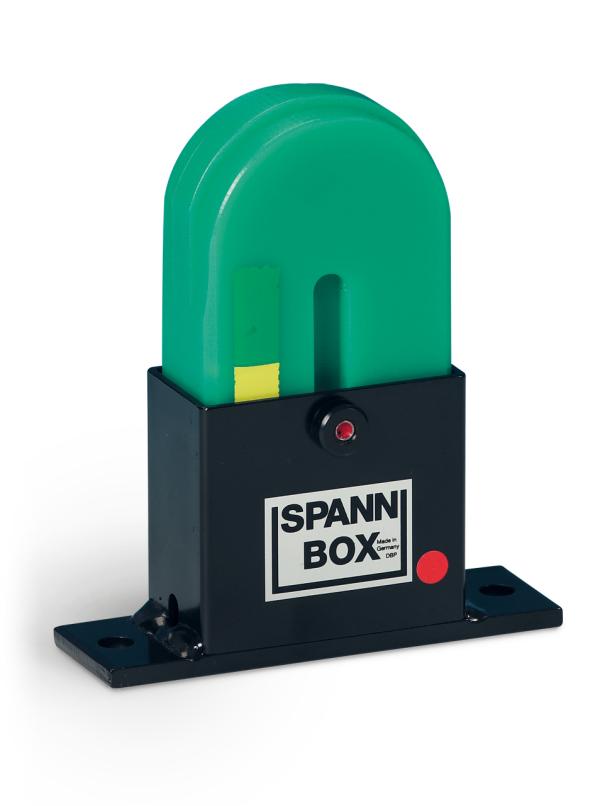

Spann-Box® Gr.1 mit Halbkreisprofil - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Ketten-Nr. DIN 8187 B Artikelnummer CAD
Spannkraft leicht Stahl lackiert kurzes Gehäuse 06B-1 30 281010031
Spannkraft leicht Stahl lackiert kurzes Gehäuse 08B-1 30 281010033
Spannkraft leicht Stahl lackiert kurzes Gehäuse 10B-1 30 281010035
Spannkraft leicht Stahl lackiert kurzes Gehäuse 12B-1 30 281010037
Spannkraft leicht Stahl lackiert kurzes Gehäuse 06B-2 30 281010039
Spannkraft leicht Stahl lackiert kurzes Gehäuse 08B-2 30 281010041
Spannkraft leicht Stahl lackiert kurzes Gehäuse 10B-2 30 281010043
Spannkraft leicht Stahl lackiert kurzes Gehäuse 12B-2 30 281010045
Spannkraft leicht Stahl lackiert kurzes Gehäuse 06B-3 30 281010047
Spannkraft leicht Stahl lackiert kurzes Gehäuse 08B-3 30 281010049
Spannkraft schwer Stahl lackiert kurzes Gehäuse 06B-1 30 281010032
Spannkraft schwer Stahl lackiert kurzes Gehäuse 08B-1 30 281010034
Spannkraft schwer Stahl lackiert kurzes Gehäuse 10B-1 30 281010036
Spannkraft schwer Stahl lackiert kurzes Gehäuse 12B-1 30 281010038
Spannkraft schwer Stahl lackiert kurzes Gehäuse 06B-2 30 281010040
Spannkraft schwer Stahl lackiert kurzes Gehäuse 08B-2 30 281010042
Spannkraft schwer Stahl lackiert kurzes Gehäuse 10B-2 30 281010044
Spannkraft schwer Stahl lackiert kurzes Gehäuse 12B-2 30 281010046
Spannkraft schwer Stahl lackiert kurzes Gehäuse 06B-3 30 281010048
Spannkraft schwer Stahl lackiert kurzes Gehäuse 08B-3 30 281010050
Spannkraft schwer Stahl lackiert langes Gehäuse 06B-1 30 281010232
Spannkraft schwer Stahl lackiert langes Gehäuse 08B-1 30 281010234
Spannkraft schwer Stahl lackiert langes Gehäuse 10B-1 30 281010236
Spannkraft schwer Stahl lackiert langes Gehäuse 12B-1 30 281010238
Spannkraft schwer Stahl lackiert langes Gehäuse 06B-2 30 281010240
Spannkraft schwer Stahl lackiert langes Gehäuse 08B-2 30 281010242
Spannkraft schwer Stahl lackiert langes Gehäuse 10B-2 30 281010244
Spannkraft schwer Stahl lackiert langes Gehäuse 12B-2 30 281010246
Spannkraft schwer Stahl lackiert langes Gehäuse 06B-3 30 281010248
Spannkraft schwer Stahl lackiert langes Gehäuse 08B-3 30 281010250
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 06B-1 30 282010032
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 08B-1 30 282010034
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 10B-1 30 282010036
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 12B-1 30 282010038
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 06B-2 30 282010040
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 08B-2 30 282010042
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 10B-2 30 282010044
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 12B-2 30 282010046
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 06B-3 30 282010048
Spannkraft schwer Edelstahl (V2A) kurzes Gehäuse 08B-3 30 282010050
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 06B-1 30 282010232
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 08B-1 30 282010234
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 10B-1 30 282010236
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 12B-1 30 282010238
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 06B-2 30 282010240
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 08B-2 30 282010242
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 10B-2 30 282010244
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 12B-2 30 282010246
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 06B-3 30 282010248
Spannkraft schwer Edelstahl (V2A) langes Gehäuse 08B-3 30 282010250

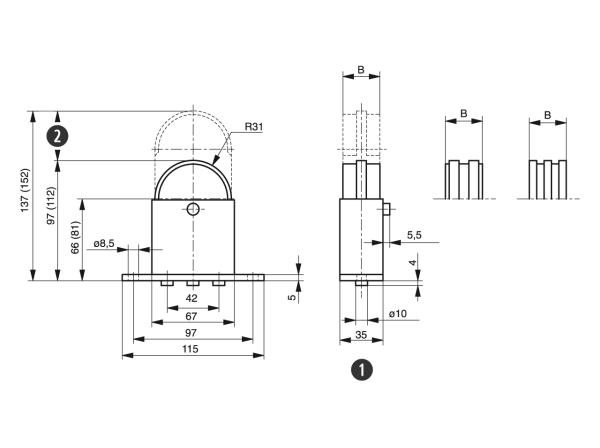

Spann-Box® Gr.1 mit Halbkreisprofil - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Klammermaße (...) für langes Gehäuse
  • 2) Spannweg
