Gerade Einschraub-Verschraubung für CU-Rohr

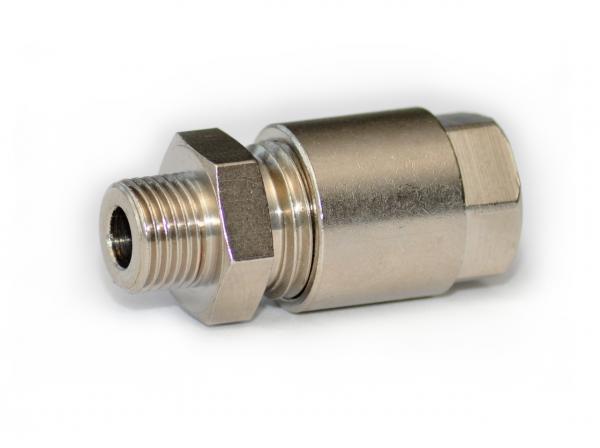

Gerade Einschraub-Verschraubung für CU-Rohr - Schmiersysteme Verschraubungen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Typ für Rohr AD Anschluss G L1 i l D1 S1 S Artikelnummer CAD
851M - 6 1/8 6 G 1/8" 21.5 6 12.5 - 12 13 313100001
851M - 8 1/8 8 G 1/8" 25 6 14 15.5 13 14 313100002
851M - 6 1/4 6 G 1/4" 22 8 13 - 12 17 313100012
851M - 8 1/4 8 G 1/4" 25.5 8 14.5 15.5 13 17 313100013

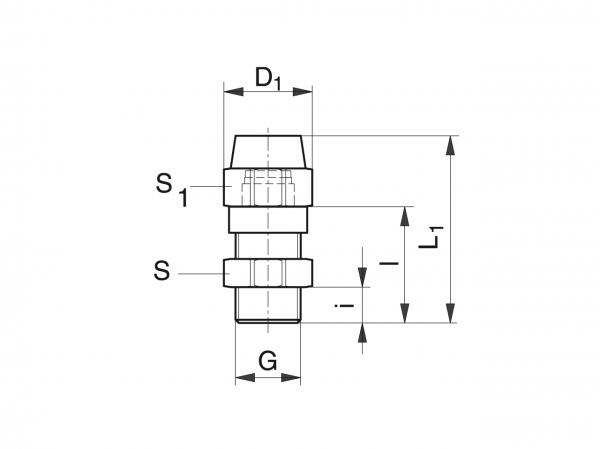

Gerade Einschraub-Verschraubung für CU-Rohr - Schmiersysteme Verschraubungen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
