Typ TS

Ergänzung der Typ T-Gleitschiene um seitliche Führungsstützen

Eigenschaften

Toleranz am Kunstoff-Profilquerschnitt Längentoleranz

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

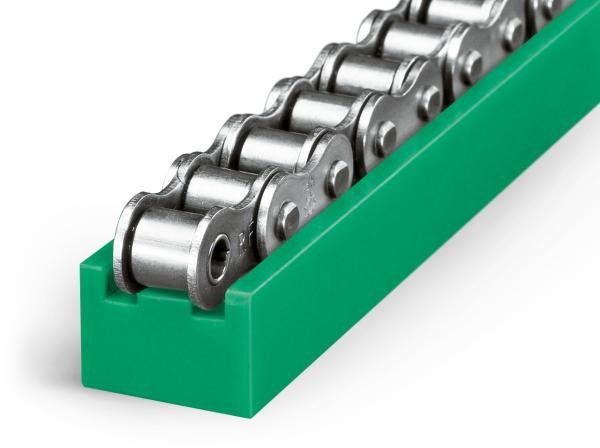

Typ TS - Standardkettenführungen für Rollenketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Ketten-Nr. Kettenabmessung in Zoll B H b1 b2 h1 h2 Artikelnummer CAD
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221150011
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221150012
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221150013
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221150014
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221150015
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221150016
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221150017
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221150018
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221150019
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221160002
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221160003
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221160004
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221160005
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221160006
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221160007
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221160008
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221160009
Original Werkstoff "S" grün® S-Profil (3048 mm - 10 Fuss) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221160010
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221150111
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221150112
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221150113
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221150114
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 81) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221150115
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221150116
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221150117
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221150118
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221150119
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221110001
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221110002
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221110003
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221110004
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221110005
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221110006
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221110007
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221110008
Original Werkstoff "S" grün® S-Profil (2000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221110009
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221110101
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221110102
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221110103
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221110104
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221110105
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221110106
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221110107
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221110108
Original Werkstoff "S" grün® S-Profil (Fixlänge) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221110109
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221120001
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221120002
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221120003
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221120004
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221120005
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221120006
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221120007
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221120008
Werkstoff "S"® 1000 S-Profil (2000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221120009
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221120101
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221120102
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221120103
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221120104
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221120105
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221120106
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221120107
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221120108
Werkstoff "S"® 1000 S-Profil (Fixlänge) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221120109

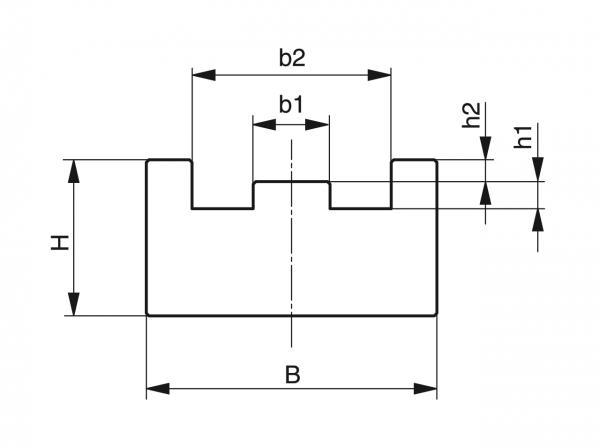

Typ TS - Standardkettenführungen für Rollenketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
