Typ KRC

Riemengleitschiene für Keilriemen mit Stahlprofil

Eigenschaften

Toleranz am Kunstoff-Profilquerschnitt Längentoleranz Verwendung in explosionsgefährdeten Bereichen

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

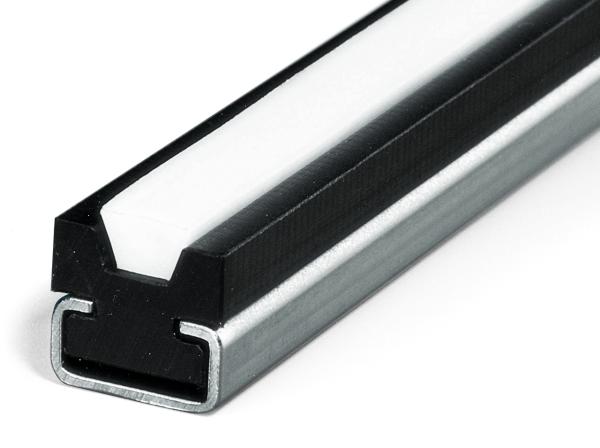

Typ KRC - Riemenführungen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Riementyp/bxh C-Profil B1 B2 H Hc b h Art.Nr. C-Profil Artikelnummer CAD
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 8 x 5 C3 20 20 10 15 6 3.5 351020003 231110013
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 10 x 6 C3 20 20 15 18 7.2 4.5 351020003 231110014
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 13 x 8 C5 25 28 18 22 9.2 6 351020005 231110015
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 17 x 11 C5 30 28 18 24 11.5 8 351020005 231110016
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 20 x 12,5 C5 30 28 18 24 13.5 9 351020005 231110017
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 22 x 14 C9 35 38 25 30 14.5 10.5 351020009 231110018
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 25 x 16 C9 40 38 25 32 16.5 12 351020009 231110019
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 32 x 20 C12 60 60 35 40 21 16 351020012 231110020
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 40 x 25 C12 60 60 35 40 26 21 351020012 231110021
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 8 x 5 C3 20 20 10 15 6 3.5 351060003 231110013
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 10 x 6 C3 20 20 15 18 7.2 4.5 351060003 231110014
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 13 x 8 C5 25 28 18 22 9.2 6 351060005 231110015
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 17 x 11 C5 30 28 18 24 11.5 8 351060005 231110016
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 20 x 12,5 C5 30 28 18 24 13.5 9 351060005 231110017
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 22 x 14 C9 35 38 25 30 14.5 10.5 351060009 231110018
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 25 x 16 C9 40 38 25 32 16.5 12 351060009 231110019
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 32 x 20 C12 60 60 35 40 21 16 351060012 231110020
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 40 x 25 C12 60 60 35 40 26 21 351060012 231110021
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 8 x 5 C3 20 20 10 15 6 3.5 351020103 231110013
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 10 x 6 C3 20 20 15 18 7.2 4.5 351020103 231110014
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 13 x 8 C5 25 28 18 22 9.2 6 351020105 231110015
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 17 x 11 C5 30 28 18 24 11.5 8 351020105 231110016
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 20 x 12,5 C5 30 28 18 24 13.5 9 351020105 231110017
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 22 x 14 C9 35 38 25 30 14.5 10.5 351020109 231110018
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 25 x 16 C9 40 38 25 32 16.5 12 351020109 231110019
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 32 x 20 C12 60 60 35 40 21 16 351020112 231110020
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 40 x 25 C12 60 60 35 40 26 21 351020112 231110021
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 8 x 5 C3 20 20 10 15 6 3.5 351060103 231110013
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 10 x 6 C3 20 20 15 18 7.2 4.5 351060103 231110014
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 13 x 8 C5 25 28 18 22 9.2 6 351060105 231110015
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 17 x 11 C5 30 28 18 24 11.5 8 351060105 231110016
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 20 x 12,5 C5 30 28 18 24 13.5 9 351060105 231110017
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 22 x 14 C9 35 38 25 30 14.5 10.5 351060109 231110018
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 25 x 16 C9 40 38 25 32 16.5 12 351060109 231110019
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 32 x 20 C12 60 60 35 40 21 16 351060112 231110020
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 40 x 25 C12 60 60 35 40 26 21 351060112 231110021
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 8 x 5 C3 20 20 10 15 6 3.5 351090003 231110113
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 10 x 6 C3 20 20 15 18 7.2 4.5 351090003 231110114
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 13 x 8 C5 25 28 18 22 9.2 6 351090005 231110115
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 17 x 11 C5 30 28 18 24 11.5 8 351090005 231110116
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 20 x 12,5 C5 30 28 18 24 13.5 9 351090005 231110117
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 22 x 14 C9 35 38 25 30 14.5 10.5 351090009 231110118
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 25 x 16 C9 40 38 25 32 16.5 12 351090009 231110119
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 32 x 20 C12 60 60 35 40 21 16 351090012 231110120
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 40 x 25 C12 60 60 35 40 26 21 351090012 231110121
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 8 x 5 C3 20 20 10 15 6 3.5 351090103 231110113
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 10 x 6 C3 20 20 15 18 7.2 4.5 351090103 231110114
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 13 x 8 C5 25 28 18 22 9.2 6 351090105 231110115
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 17 x 11 C5 30 28 18 24 11.5 8 351090105 231110116
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 20 x 12,5 C5 30 28 18 24 13.5 9 351090105 231110117
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 22 x 14 C9 35 38 25 30 14.5 10.5 351090109 231110118
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 25 x 16 C9 40 38 25 32 16.5 12 351090109 231110119
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 32 x 20 C12 60 60 35 40 21 16 351090112 231110120
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 40 x 25 C12 60 60 35 40 26 21 351090112 231110121

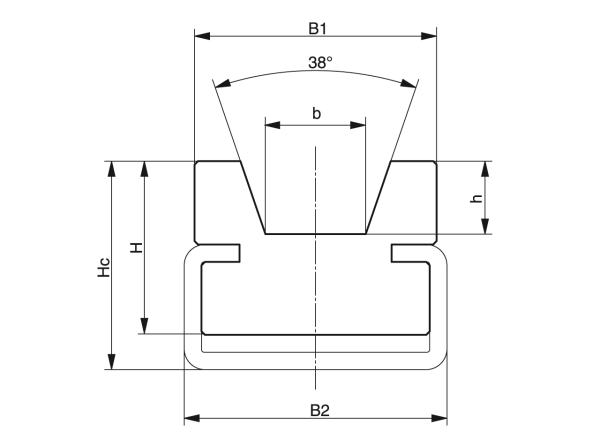

Typ KRC - Riemenführungen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
