Typ FKC

Riemengleitschiene für Spurzahnriemen mit Stahlprofil

Eigenschaften

Toleranz am Kunstoff-Profilquerschnitt Längentoleranz Verwendung in explosionsgefährdeten Bereichen

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

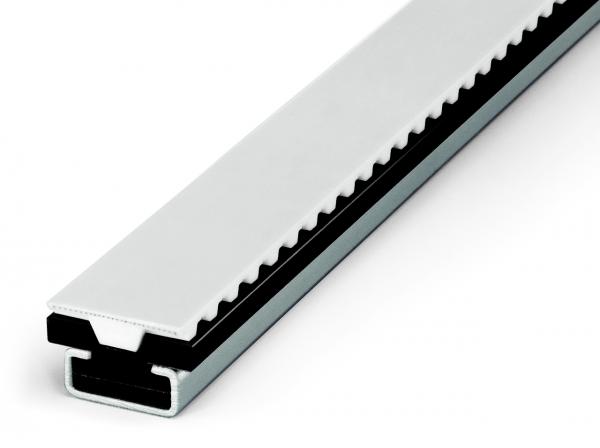

Typ FKC - Riemenführungen - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Riementyp C-Profil B1 B2 H Hc b h Art.Nr. C-Profil Artikelnummer CAD
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 25/TK 5 C5 28 28 12 18 6 3.5 351020005 231110029
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 32/TK 5 C5 35 28 12 18 6 3.5 351020005 231110030
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 32/TK10* C5 35 28 12 18 9.5 4 351020005 231110031
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 50/TK10* C4 55 50 15 18 9.5 4 351020004 231110032
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 75/TK10 C6 80 80 15 18 13 5 351020006 231110033
S-Profil (2000 mm) Stahl verzinkt C-Profil (2000 mm) 100/TK10 C6 105 80 15 18 13 5 351020006 231110034
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 25/TK 5 C5 28 28 12 18 6 3.5 351060005 231110029
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 32/TK 5 C5 35 28 12 18 6 3.5 351060005 231110030
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 32/TK10* C5 35 28 12 18 9.5 4 351060005 231110031
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 50/TK10* C4 55 50 15 18 9.5 4 351060004 231110032
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 75/TK10 C6 80 80 15 18 13 5 351060006 231110033
S-Profil (2000 mm) Stahl verzinkt C-Profil (6000 mm) 100/TK10 C6 105 80 15 18 13 5 351060006 231110034
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 25/TK 5 C5 28 28 12 18 6 3.5 351020105 231110029
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 32/TK 5 C5 35 28 12 18 6 3.5 351020105 231110030
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 32/TK10* C5 35 28 12 18 9.5 4 351020105 231110031
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 50/TK10* C4 55 50 15 18 9.5 4 351020104 231110032
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 75/TK10 C6 80 80 15 18 13 5 351020106 231110033
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (2000 mm) 100/TK10 C6 105 80 15 18 13 5 351020106 231110034
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 25/TK 5 C5 28 28 12 18 6 3.5 351060105 231110029
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 32/TK 5 C5 35 28 12 18 6 3.5 351060105 231110030
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 32/TK10* C5 35 28 12 18 9.5 4 351060105 231110031
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 50/TK10* C4 55 50 15 18 9.5 4 351060104 231110032
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 75/TK10 C6 80 80 15 18 13 5 351060106 231110033
S-Profil (2000 mm) Edelstahl (V2A) C-Profil (6000 mm) 100/TK10 C6 105 80 15 18 13 5 351060106 231110034
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 25/TK 5 C5 28 28 12 18 6 3.5 351090005 231110129
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 32/TK 5 C5 35 28 12 18 6 3.5 351090005 231110130
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 32/TK10* C5 35 28 12 18 9.5 4 351090005 231110131
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 50/TK10* C4 55 50 15 18 9.5 4 351090004 231110132
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 75/TK10 C6 80 80 15 18 13 5 351090006 231110133
S-Profil (Fixlänge) Stahl verzinkt C-Profil (Fixlänge) 100/TK10 C6 105 80 15 18 13 5 351090006 231110134
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 25/TK 5 C5 28 28 12 18 6 3.5 351090105 231110129
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 32/TK 5 C5 35 28 12 18 6 3.5 351090105 231110130
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 32/TK10* C5 35 28 12 18 9.5 4 351090105 231110131
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 50/TK10* C4 55 50 15 18 9.5 4 351090104 231110132
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 75/TK10 C6 80 80 15 18 13 5 351090106 231110133
S-Profil (Fixlänge) Edelstahl (V2A) C-Profil (Fixlänge) 100/TK10 C6 105 80 15 18 13 5 351090106 231110134

* Standard für Keilprofil 10 x 6; Abweichungen unbedingt angeben.


Typ FKC - Riemenführungen - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
